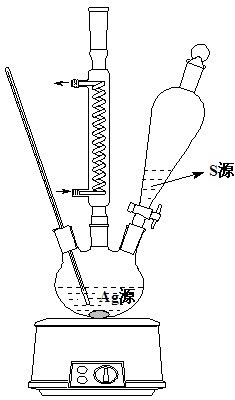

1.一种利用拉曼光谱定量测定纳米微粒的方法，其特征在于利用拉曼光谱测定纳米微粒含量的方法的机理，即基于表面增强拉曼散射即SERS的活性表面荧光增强或淬灭的机-1制：荧光物质罗丹明6G即Rh6G分子吸附在银胶表面并在波长1508cm 处产生一个较强的SERS射峰，当加入Ag2S量子点时，体系中SERS峰相对强度发生减弱，并随着Ag2S加入量的增加在一定范围内成线性减小的趋势，根据这一现象从而建立了一种拉曼光谱测量Ag2S量子点浓度的方法，具体步骤为：（1）在水相体系中，用0.016-0.25g L-半胱氨酸修饰0.10-0.80mmolAgNO3，并用NaOH调节pH=9-12，再加入0.05-0.20mmolNa2S，最终获得棕红色的近红外区发光的Ag2S胶体量子点，将Ag2S胶体量子点常温或冰冻保存；

3

（2）取步骤（1）所得Ag2S胶体量子点用二次蒸馏水稀释后得到0.3090×10ppb浓度的3

Ag2S胶体量子点溶液；以500uL浓度为19.9×10ppb的银胶、100uL浓度为1mol/L的NaCl-5溶液和100uL浓度为5.23×10 mol/L的罗丹明6G即Rh6G溶液为基底，取一组容量瓶，用移液枪分别准确量取基底溶液于容量管中，再分别加入0-170uL稀释后的Ag2S胶体量子点溶液，定容到2mL，从而配成0-26.27ppb不同浓度的Ag2S胶体量子点溶液；

（3）将步骤（2）配置好的溶液以未加Ag2S胶体量子点的溶液为空白样，应用DXR smart-1拉曼光谱仪，进行采样，收集样品峰，观察1508cm 处的样品特征峰随浓度不同的变化；计算收集到样品峰强度与空白样品相对应的峰强度，然后用相对峰强度对浓度作图。

2.根据权利要求1所述的方法，其特征在于（4）在常温下或冰冻保存下，分别在

2.01-5.10ppb 及1.64-10.91ppb范围内，表面增强拉曼散射即SERS峰相对强度与Ag2S胶体溶液的浓度均呈线性关系，其中，常温下的相关系数为-0.9510，检测限为2.01ppb，而冰冻保存的相关系数为-0.9926，检测限为1.64ppb。
