1.一种木材阻燃防腐剂，其特征在于所述阻燃防腐剂按照重量百分比由BPW50～

70％、磷酸二铵15～30％、硼酸10～30％、钼酸铵1～5％混合而成。

2.根据权利要求1所述的木材阻燃防腐剂，其特征在于所述木材阻燃防腐剂按照以下重量百分比配制而成：BPW55～60％、磷酸二铵20～30％、硼酸10～20％、钼酸铵1～3％。

3.根据权利要求1所述的木材阻燃防腐剂，其特征在于所述木材阻燃防腐剂按照以下重量百分比配制而成：BPW50～60％、磷酸二铵20～30％、硼酸15～20％、钼酸铵1～2％。

4.根据权利要求1所述的木材阻燃防腐剂，其特征在于所述木材阻燃防腐剂按照以下重量百分比配制而成：BPW60～70％、磷酸二铵15～20％、硼酸10～15％、钼酸铵1～3％。

5.根据权利要求1所述的木材阻燃防腐剂，其特征在于所述木材阻燃防腐剂按照以下重量百分比配制而成：BPW60～70％、磷酸二铵15～25％、硼酸10～15％、钼酸铵1～5％。

6.根据权利要求1、2、3、4或5所述的木材阻燃防腐剂，其特征在于所述BPW为纳米级，磷酸二铵、硼酸的纯度级别为化学纯。

7.一种制备阻燃防腐木材的工艺，其特征在于所述工艺具体步骤如下：将木材在50～80℃的条件下干燥至恒重后，置于阻燃液中进行真空加压浸渍处理，真空度0.06～0.12Mpa，保持时间30～60min，然后加压至0.3～0.6Mpa，保持时间30～

90min，然后取出阻燃木材，在50～80℃的条件下干燥，得阻燃防腐木材；

所述阻燃液按照如下方法配制：按照质量百分比称取BPW50～70％、磷酸二铵15～

30％、硼酸10～30％、钼酸铵1～5％，将其混合后在40～70℃水中溶解，得到质量浓度为

3～15％的阻燃剂溶液。

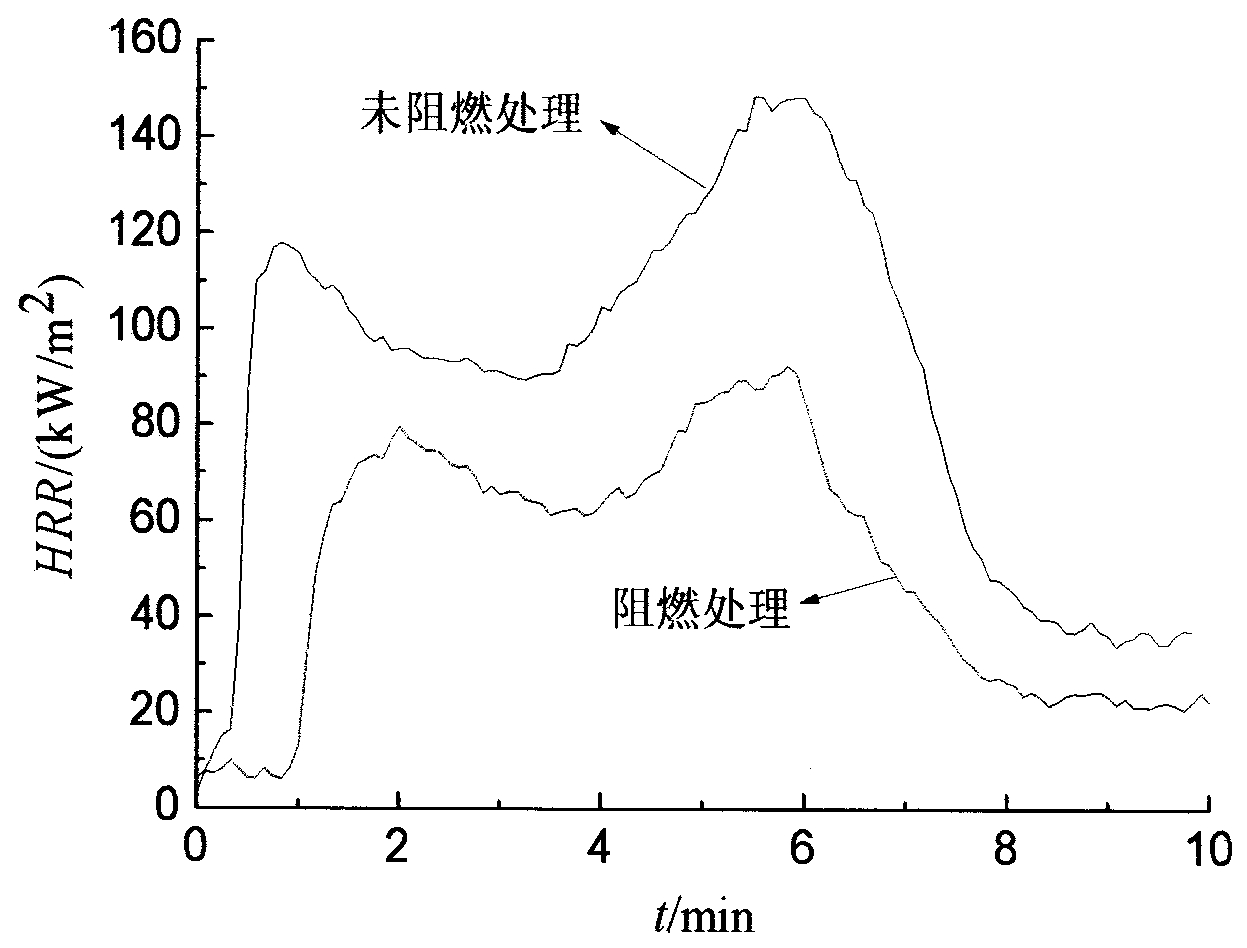

8.根据权利要求7所述的制备阻燃防腐木材的工艺，其特征在于所述最佳木材干燥温度为60～70℃。

9.根据权利要求7所述的制备阻燃防腐木材的工艺，其特征在于所述最佳真空度维持在0.08～0.1Mpa，保持时间40～60min。

10.根据权利要求7所述的制备阻燃防腐木材的工艺，其特征在于所述最佳加压处理的压力维持在0.3～0.5Mpa，保持时间40～60min。
