专利号: 2013104281391
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多绳金刚石绳锯机的新型张力调节机构,包括多个张力调节单元,所述张力调节单元包括张紧轮和对张紧轮进行张紧驱动的张紧驱动装置;其特征在于:各所述张紧轮均匀形成有两个绳槽;各所述张力调节单元呈与各自的张紧轮同平面的扁平状;多个所述张力调节单元平行排成张力调节单元排,多排所述张力调节单元排相错位排列,奇数排的张力调节单元一一对应,偶数排的张力调节单元一一对应,且各相邻的所述绳槽所在平面之间的距离相等。

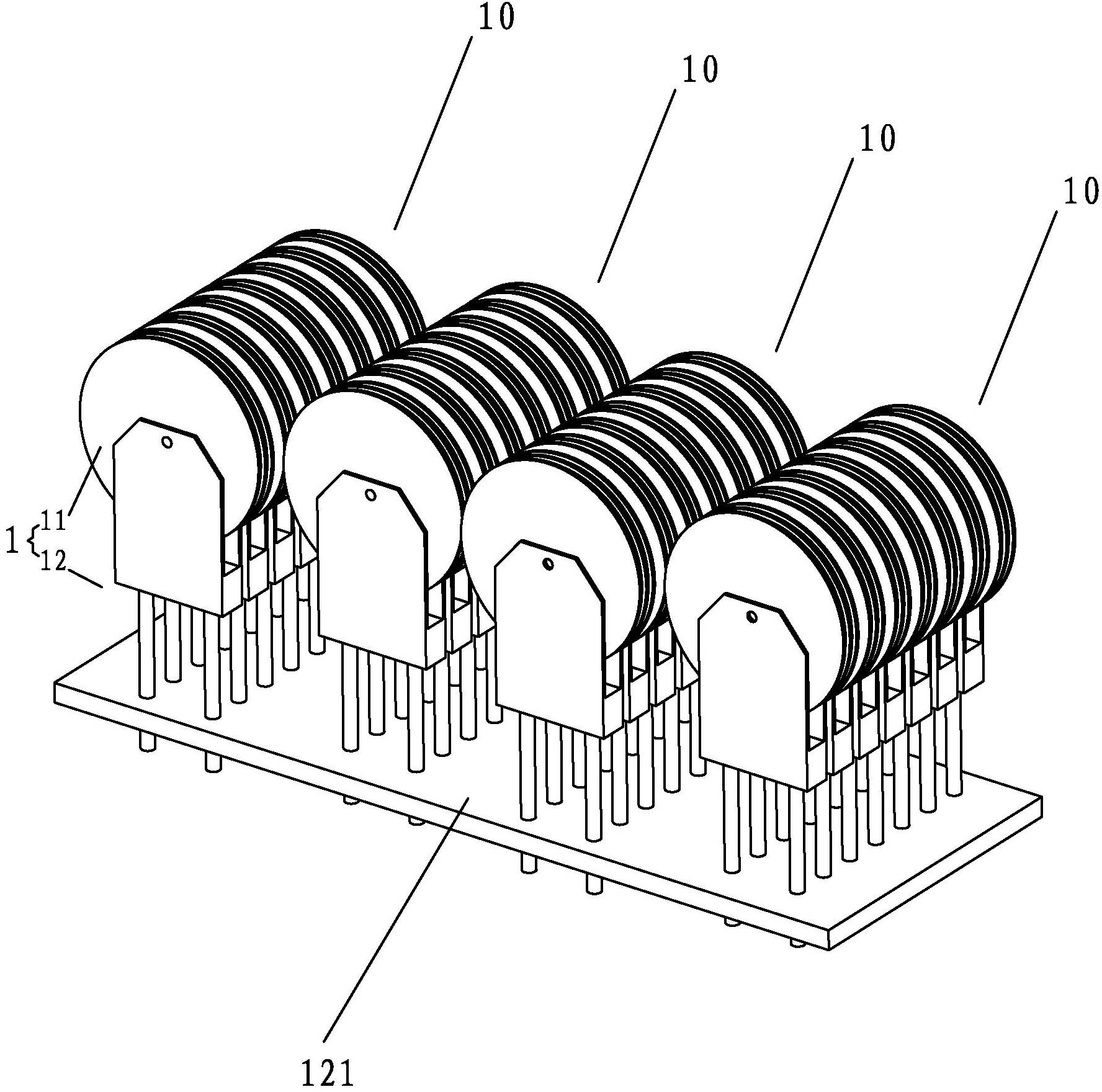

2.根据权利要求1所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:四排上述张力调节单元排相错位排列。

3.根据权利要求2所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:每排上述张力调节单元排具有35个上述张力调节单元。

4.根据权利要求3所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:各相邻的上述绳槽所在平面之间的距离比串珠绳的直径多5mm。

5.根据权利要求1-4中任一项所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:上述张紧驱动装置包括机架、张紧轮支架、推拉杆、传动连接板、传动螺杆和电机;所述张紧轮支架呈轴叉状,具有两个分别枢接于上述张紧轮两端的支撑板,所述机架具有两个平行的基板,分别为靠近所述张紧轮的第一基板,和远离所述张紧轮的第二基板,两个所述推拉杆滑动穿设于所述第一基板上,处于第一基板外侧的外端与所述张紧轮支架的根部连接在一起,处于第一基板内侧的内端分别与所述传动连接板的两端连接在一起;所述传动螺杆沿所述推拉杆方向穿设并枢接于所述第二基板上,处于第二基板外侧的外端与所述电机的输出轴传动连接在一起,处于第二基板内侧的内部穿设并螺接于所述传动连接板的中部,且内端与所述第一基板枢接在一起。

6.根据权利要求5所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:上述传动连接板中部设有感应传动连接板沿上述传动螺杆方向的相对位移的位移传感器。

7.根据权利要求6所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:上述传动螺杆上对应上述第二基板的内侧处设有感应二者间相对压力的压力传感器。

8.根据权利要求5所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:上述第二基板对应上述推拉杆与上述传动连接板的连接处形成有操作通口。

9.根据权利要求5所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:上述第二基板的外侧面设有承载上述电机的电机支架。

10.根据权利要求5所述的一种多绳金刚石绳锯机的新型张力调节机构,其特征在于:各上述张力调节单元共用同一上述机架。
