专利号: 2013104427618
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

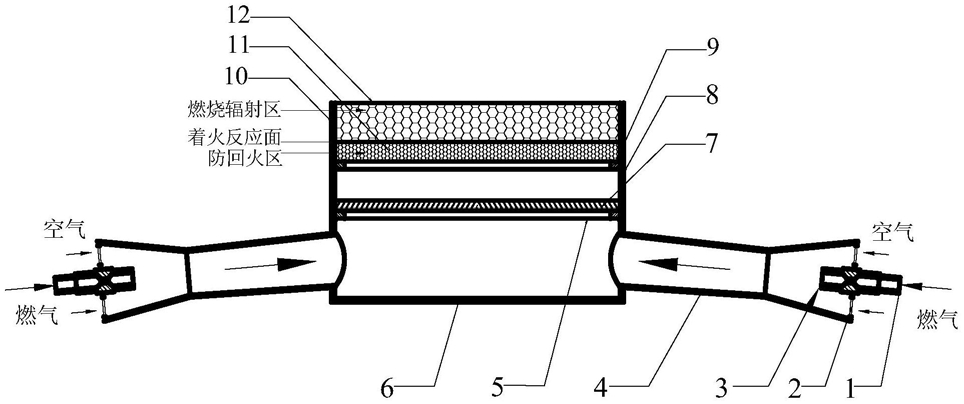

1. 多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:包括多个均匀布置在旋转预混室周围的文丘里引射器,文丘里引射器远离旋转预混室的端口上设有燃气入射器;旋转预混室上方为燃气二级混合室,旋转预混室与燃气二级混合室之间设有气流均匀分配器,燃气二级混合室上方设有多孔介质燃烧辐射器。

2.根据权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧器,其特征在于:所述燃气入射器为喷嘴或燃气供给器,具有设定流速,对周围空气产生吸卷效应。

3.根据权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧器,其特征在于:所述的文丘里引射器为文丘里管或扩缩管,数量为2个、3个或4个,文丘里引射器与旋转预混室的水平面呈0度-10度布置;其中:当文丘里引射器为2或3个时,文丘里引射器入射方向为切向或旋转偏心角为10度-20度;

当文丘里引射器为4个时,文丘里引射器采用四角切圆方式布置。

4.根据权利要求3所述的一种多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:文丘里引射器与旋转预混室的水平面呈7度布置,入射方向旋转偏心角为17度。

5.根据权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:所述的旋转预混室内部为空腔,或可设有利于燃气旋流混合的旋转导流板;所述的燃气二级混合室内部为空腔,或可设有利于燃气稳流的导流板。

6.根据权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:所述的气流均匀分配器为高孔密度的蜂窝陶瓷板、泡沫陶瓷板、金属网板、泡沫金属板中的一种。

7.根据权利要求6所述的多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:所述高孔密度的蜂窝陶瓷板、金属网板的小孔轴线与其板的中心线平行,或可设有一定偏转角。

8.根据权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧辐射器,其特征在于:所述多孔介质燃烧辐射器中的多孔介质由下部小孔径多孔介质和上部大孔径多孔介质组成,其中多孔介质的空隙率为0.5~0.99;

所述小孔径多孔介质为高孔密度的蜂窝陶瓷板、泡沫陶瓷板、金属网板、泡沫金属板中的一种;

所述的大孔径多孔介质为孔径、空隙率均匀的泡沫体、蜂窝体,或孔径、空隙率自下向上逐渐增大的泡沫体、蜂窝体。

9.一种利用如权利要求1所述的多引射切圆预混多孔介质燃气灶的燃烧辐射器进行燃烧的方法,其特征在于:首先,燃气通过燃气喷嘴高速喷入文丘里引射器内,利用高速射流产生吸卷效应将周围空气吸入文丘里引射器内,并进行部分预混后,利用均匀布置多个文丘里引射器,燃气在旋转预混室内形成旋转切圆混合流场,经气流均匀分配器进行稳流,进入二级燃气预混室进行充分混合后,进入多孔介质燃烧辐射器,利用多孔介质燃烧器结构特性将着火火焰面稳定在大小孔径多孔介质的分层界面上,在大孔径多孔介质内进行无焰的多孔介质燃烧,燃烧后的热量通过多孔介质的辐射传热和产生的高温烟气直接加热锅灶。
