专利号: 2013104463582
申请人: 安徽工程大学
专利类型:发明专利
专利状态:无效专利
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

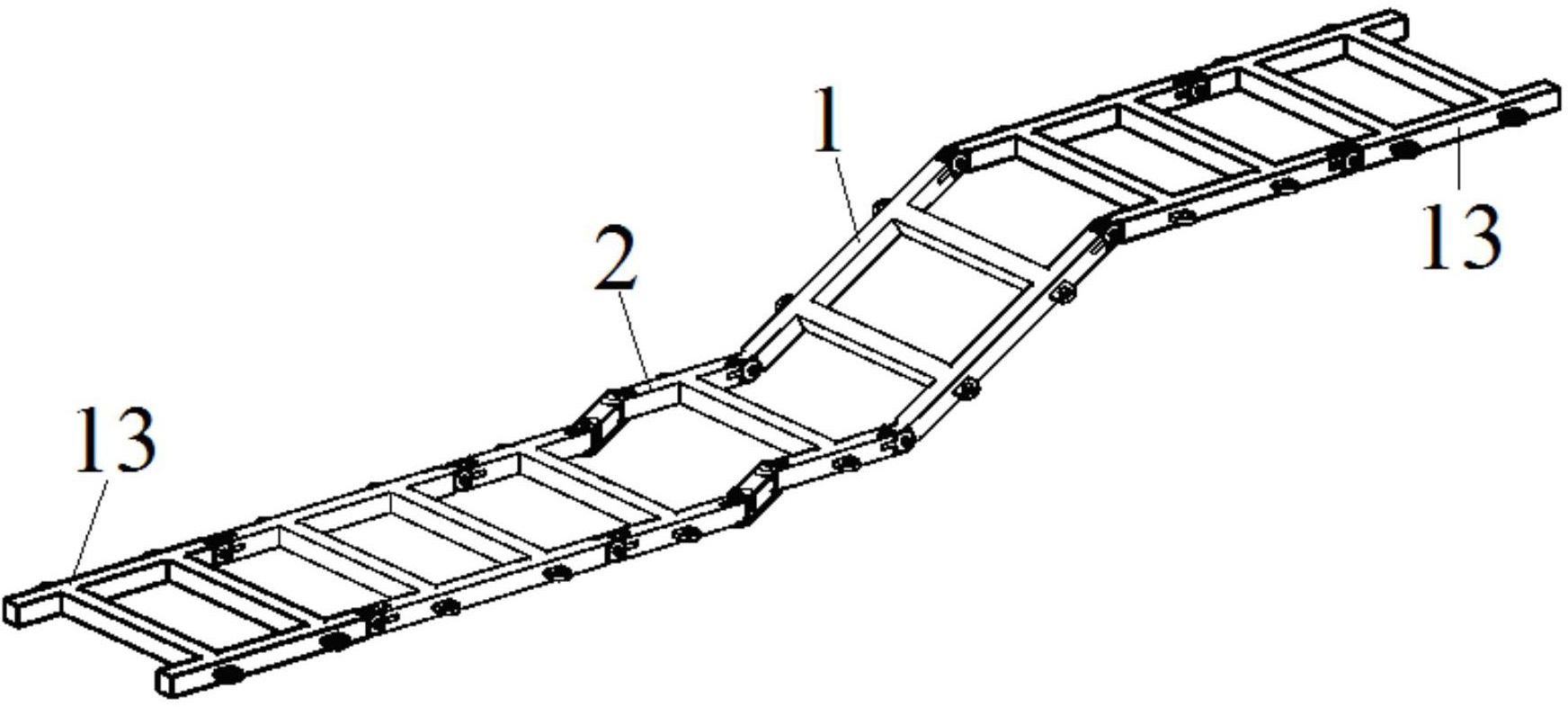

1.一种组合式攀爬梯,其特征在于:包括若干个梯身单元,梯身单元包括两侧的梯框和连接在两个梯框中间的梯级,相邻的两个梯身单元之间通过连接结构转动连接,该连接结构包括作为转轴且用于紧固相连接的两个梯身单元的螺栓。

2.根据权利要求1所述的组合式攀爬梯,其特征在于:所述连接结构包括在相连接的两个梯身单元中其中一个梯身单元的梯框一端设置的插接块和在另一个梯身单元的梯框一端伸出的两个相平行的侧板形成的插槽,插接块插入插槽中并通过所述螺栓连接,梯框的侧板和插接块上设有让螺栓穿过的孔,两个梯框的侧板上的孔均为同轴。

3.根据权利要求2所述的组合式攀爬梯,其特征在于:所述插接块上固定设有一个棘轮,相应的在所述插槽中设有一个与棘轮配合的棘齿。

4.根据权利要求2或3所述的组合式攀爬梯,其特征在于:所述梯身单元为具有两个所述梯级的两梯级梯身单元。

5.根据权利要求3所述的组合式攀爬梯,其特征在于:还包括能够朝向攀爬梯的外侧摆动变形的摆动梯身组件,摆动梯身组件在两端分别通过所述连接结构与所述梯身单元连接。

6.根据权利要求5所述的组合式攀爬梯,其特征在于:所述摆动梯身组件包括两个所述梯身单元和两个相平行的连杆,该梯身单元为具有一个所述梯级的一梯级梯身单元,连杆的两端分别通过摆动连接结构与两个一梯级梯身单元转动连接,形成的摆动梯身组件为平行四连杆机构。

7.根据权利要求6所述的组合式攀爬梯,其特征在于:所述摆动连接结构包括在所述一梯级梯身单元的梯框一端设置的插接块和在连杆两端设置的插槽,插槽由连杆端部伸出的两个相平行的侧板形成,插接块插入插槽中并通过螺栓连接,连杆的侧板和插接块上设有让螺栓穿过的孔,连杆两端的侧板上的孔的轴线相平行。

8.根据权利要求7所述的组合式攀爬梯,其特征在于:所述摆动连接结构的插接块上固定设有一个棘轮,相应的在所述连杆的插槽中设有一个与棘轮配合的棘齿。

9.根据权利要求8所述的组合式攀爬梯,其特征在于:所述一梯级梯身单元的梯框的与所述梯身单元连接的端部设有插槽,插槽由梯框端部伸出的两个相平行的侧板形成,梯框的侧板上设有让螺栓穿过的孔,两个梯框的侧板上的孔均为同轴。

10.根据权利要求9所述的组合式攀爬梯,其特征在于:所述梯框的一侧设有朝向攀爬梯的外侧伸出的固定块,固定块上设有用于插入固定装置的通孔。
