专利号: 2013104536297
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种压电式油路控制阀,其特征在于:它包括位移放大机构、螺塞(27)、壳体(32)、活塞(34)、回位弹簧(28)、阀芯(29)和当施加外电场其产生在阀芯(29)轴向方向上的机械变形从而形成该方向上的轴向推动力的压电元件(35),螺塞(27)通过螺纹连接在壳体(32)上,活塞(34)和压电元件(35)位于壳体(32)内,位移放大机构包括至少两级位移放大单元,每级位移放大单元包括位移放大杠杆(30)、固定铰链(46)和凸点(30-1),位移放大杠杆(30)的固定端与相对应的固定铰链(46)活动连接以便其自由端绕铰接处转动,所述的凸点(30-1)设置在位移放大杠杆(30)的自由端部上,并且该凸点(30-1)与相邻的位移放大单元的位移放大杠杆(30)上凸点(30-1)和固定铰链(46)之间的部位相接触,所述的最末级的位移放大单元的位移放大杠杆(30)上的凸点与阀芯(29)相抵接,所述的活塞(34)的一侧抵接在第一级位移放大单元的位移放大杠杆(30)上凸点(30-1)和固定铰链(46)之间的部位上,所述的活塞(34)的另一侧与压电元件(35)相抵接,壳体(32)上开有相连通的进油口(38)和出油口(37),阀芯(29)也位于壳体(32)内,该阀芯(29)和壳体(32)上设置有一对限流部(29-1),其相互配合并且当接触时断开进油口(38)和出油口(37)之间的液压通路,当分离时接通进油口(38)和出油口(37)之间的液压通路,回位弹簧(28)的一端与螺塞(27)相抵接,另一端与阀芯(29)相抵接以便推动阀芯(29)轴向移动。

2.根据权利要求1所述的压电式油路控制阀,其特征在于:所述的压电元件(35)具有多组主要由压电陶瓷层以及分别形成在压电陶瓷层两侧的正电极层和负电极层构成的压电单元件,并且正电极层和负电极层依次电性连接。

3.根据权利要求2所述的压电式油路控制阀,其特征在于:所述的壳体(32)上设置有连接插头(36),所述的正电极层和负电极层依次电性连接后与连接插头(36)相连接。

4.根据权利要求1所述的压电式油路控制阀,其特征在于:所述的壳体(32)内安装有底座(47),所述的位移放大机构包括两级位移放大单元,第一级位移放大单元的位移放大杠杆(30)通过相对应的固定铰链(46)铰接在底座(47)上,第二级位移放大单元的位移放大杠杆(30)通过相对应的固定铰链(46)铰接在壳体(32)上。

5.一种采用如权利要求1至4中任一项所述的压电式油路控制阀的电子液压制动系

统,其特征在于:它包括车轮制动器(23)、储液器(3)、蓄能器(7)、进油控制阀(15)、回油控制阀(16)、控制单元和压力传感器(17),所述的压电式油路控制阀有两个,其中一个为进油控制阀(15),另一个为回油控制阀(16),所述进油控制阀(15)的进油口与蓄能器(7)的出油口相连通,进油控制阀(15)的出油口与车轮制动器(23)的轮缸相连接,回油控制阀(16)的进油口与车轮制动器(23)的轮缸相连接,回油控制阀(16)的出油口与储液器(3)相连接,压力传感器(17)连接在车轮制动器(23)上,并且压力传感器(17)的信号输出端与控制单元相连接,其用于采集车轮制动器(23)的制动液压力并将其反馈给控制单元,控制单元根据压力传感器(17)所反馈的控制信号选择控制进油控制阀(15)和回油控制阀(16)的得失电。

6.根据权利要求5所述的电子液压制动系统,其特征在于:还包括蓄能器泵送驱动机构,该蓄能器泵送驱动机构包括蓄能器压力传感器(8)、油泵(6)、单向阀(43)以及连接在车辆变速器与油泵(6)之间控制油泵(6)工作的电磁离合器(42),蓄能器压力传感器(8)连接在蓄能器(7)上,并且蓄能器压力传感器(8)的信号输出端与控制单元相连接,其用于采集蓄能器(7)内的制动液压力并将其反馈给控制单元,所述控制单元与电磁离合器(42)的控制输入端相连接以便控制单元根据蓄能器压力传感器(8)所反馈的制动液压力信号选择控制其得失电,所述储液器(3)、油泵(6)、单向阀(43)和所述蓄能器(7)相连通。

7.根据权利要求6所述的电子液压制动系统,其特征在于:所述蓄能器泵送驱动机构还包括辅助电动机(45),所述的辅助电动机(45)与油泵(6)相连接,所述控制单元与辅助电动机(45)相控制连接以便根据蓄能器压力传感器(8)所反馈的制动液压力的下限值信号选择控制其工作。

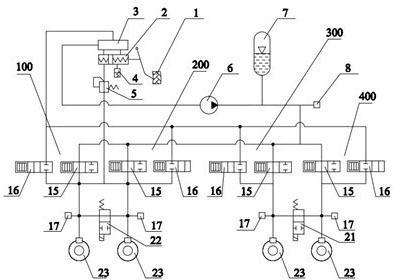

8.一种车辆电子液压制动系统,其特征在于:它采用如权利要求5所述的电子液压制动系统,并且电子液压制动系统有四个,分别为左前轮液压制动系统(100)、右前轮液压制动系统(200)、左后轮液压制动系统(300)和右后轮液压制动系统(400),其中,四个液压制动系统的储液器(3)均共用一个,蓄能器(7)均共用一个,控制单元共用一个。

9.根据权利要求8所述的车辆电子液压制动系统,其特征在于:所述的左前轮液压制动系统(100)的车轮制动器(23)和右前轮液压制动系统(200)的车轮制动器(23)的进油管路之间连通有前轮平衡电磁阀(22),所述的左后轮液压制动系统(300)的车轮制动器(23)和右后轮液压制动系统(400)的车轮制动器(23)的进油管路之间连通有后轮平衡电磁阀(21),所述的前轮平衡电磁阀(22)和后轮平衡电磁阀(21)均与所述的控制单元相控制连接以便分别控制其得失电。
