专利号: 2013104553593
申请人: 金少平
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

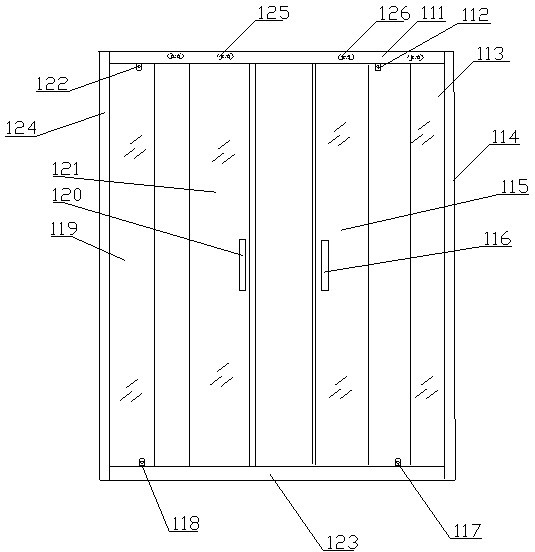

1.一种带可调节底框的简易淋浴房,包括底框、上框和立柱,其特征在于所述的立柱有二根,分别为左立柱和右立柱,所述的底框设于左立柱和右立柱之间下部,所述的上框设于左立柱和右立柱之间上部,所述的底框和上框之间设有二块玻璃板,分别为第一玻璃板和第二玻璃板,所述的第一玻璃板上部通过第一上固定机构和上框固定,所述的第一玻璃板下部通过第一下固定机构和下框固定,所述的第一玻璃板的左侧与左立柱内侧面贴合,所述的第二玻璃板上部通过第二上固定机构和上框固定,所述的第二玻璃板下部通过第二下固定机构和下框固定,所述的第二玻璃板的右侧与右立柱内侧面贴合,所述的第一玻璃板和第二玻璃板之间设有移门,所述的移门包括第一移门和第二移门,所述的第一移门和第二移门上分别设有第一把手和第二把手,所述的第一上固定机构、第一下固定机构、第二上固定机构第二下固定机构结构相同,所述的第一移门和第二移门上部分别通过第一滑轮固定机构和第二滑轮固定机构固定于上框上,所述的第一滑轮固定机构和第二滑轮固定机构分别都为二个,且结构完全相同,都包括固定机构和滚轮组,所述的滚轮组固定于固定机构上,所述的滚轮组包括连接块和滚轮,所述的滚轮通过销轴活接于连接块上,所述的连接块中间设有一个方形通孔,侧面有一个紧定螺钉孔,所述固定机构上设有一个方形轴,置于所述连接块的方形通孔中,用紧定螺钉固定连接;所述的滚轮有二个,分别为第一滚轮和第二滚轮,所述的连接块左侧和右侧上分别设有第一通孔和第二通孔,所述第一滚轮和所述第一通孔通过第一连接销轴连接,所述第二滚轮和所述第二通孔通过第二连接销轴连接;所述的固定机构分为固定块、第一防护片、第二防护片、第二挡块和第三固定销轴构成,所述固定块包括方形轴和第一挡块,为一体成型机构,所述第二防护片左侧设有一个台阶,所述第一挡块上设有一个螺孔,所述第一防护片上设有第一固定孔,所述第二防护片上设有第二固定孔,所述第二挡上设有第三固定孔,位置与螺孔相同,所述第三固定销轴头部设有一段螺纹段,所述第三固定销轴贯穿第二挡块上的第三固定孔、第二防护片上的第二固定孔和第一防护片上的第一固定孔,插于固定块上的螺孔中,通过螺纹配合固定,所述的底框为型材连接而成,所述的底框型材的截面为矩形结构,所述的底框上部设有一定位块和一调节块,所述的定位块和调节块之间构成一滑槽,所述的调节块下部设有一通孔,所述的通孔底部和调节块底部之间连接有弹簧,所述的调节块下部外圈设有卡头;所述的通孔包括纵段和横段,纵段与横段连通,所述的纵段为竖直结构,所述的横段为向下倾斜的斜坡结构,即上高下低结构。
