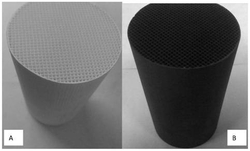

1.一种用于1,1,2,2-四氯乙烷催化脱氯化氢合成1,1,2-三氯乙烯的炭-蜂窝陶瓷整体式催化剂，其特征在于所述炭-蜂窝陶瓷整体式催化剂按以下方法制备得到：将堇青石蜂窝陶瓷浸没在质量百分浓度为1～20％的酸液中，在30～90℃温度下进行酸化处理

1～5h，所述酸液为硝酸、乙酸、乙二酸、2,3-二羟基丁二酸或苯甲酸的水溶液，取出后用去离子水洗涤至中性、烘干，得经过酸化处理的堇青石蜂窝陶瓷；将经过酸化处理的堇青石蜂窝陶瓷浸没于液态树脂中，于30～80℃浸渍2～12h，取出后吹去孔道内多余的树脂，然后在空气气氛下、于50～200℃固化4～12h，最后在氩气气氛下、于400～600℃炭化2～

10h，制得所述炭-蜂窝陶瓷整体式催化剂。

2.如权利要求1所述的炭-蜂窝陶瓷整体式催化剂，其特征在于所述液态树脂为液态的环氧树脂、酚醛树脂、醇酸树脂或氨基树脂。

3.如权利要求1所述的炭-蜂窝陶瓷整体式催化剂，其特征在于所述酸液为2,3-二羟基丁二酸的水溶液。

4.如权利要求1所述的炭-蜂窝陶瓷整体式催化剂，其特征在于所述酸液的质量百分浓度为5～15％。

5.如权利要求2所述的炭-蜂窝陶瓷整体式催化剂，其特征在于所述液态树脂为液态的醇酸树脂。

6.如权利要求1所述的炭-蜂窝陶瓷整体式催化剂，其特征在于所述炭-蜂窝陶瓷整体式催化剂按以下方法制备得到：将堇青石蜂窝陶瓷浸没在质量百分浓度为5～15％的

2,3-二羟基丁二酸的水溶液中，在40～80℃进行酸化处理2～4h，取出后用去离子水洗涤至中性、110～120℃烘干，得经过酸化处理的堇青石蜂窝陶瓷；将经过酸化处理的堇青石蜂窝陶瓷浸没于液态的醇酸树脂中，于40～70℃浸渍4～8h，取出后吹去孔道内多余的树脂，然后在空气气氛下、于50～150℃固化6～10h，最后在30～80ml/min的氩气气氛下、于450～550℃炭化4～8h，制得所述炭-蜂窝陶瓷整体式催化剂。

7.如权利要求1～6之一所述的炭-蜂窝陶瓷整体式催化剂用于1,1,2,2-四氯乙烷催化脱氯化氢合成1,1,2-三氯乙烯的方法，其特征在于所述方法为：以1,1,2,2-四氯乙烷为原料，将所述炭-蜂窝陶瓷整体式催化剂装入固定床反应器内，以氮气为载气，在常压条件下于150～300℃反应，产物经气液分离，所得液体产物即为1,1,2-三氯乙烯。

8.如权利要求7所述的方法，其特征在于所述方法为：将所述炭-蜂窝陶瓷整体式催化剂装入固定床反应器内，1,1,2,2-四氯乙烷以0.04～0.08ml/min的液体流量经汽化后与流量为40～80ml/min的氮气一起通入固定床反应器，在常压条件下于200～250℃反应，产物经气液分离，液体产物即为1,1,2-三氯乙烯。
