1.一种硅烷掺杂磷酸钛锂双组份表面改性氟化铁正极材料及制备方法，其特征在于将Al2O3∶SiO2∶TiO2∶NH4H2PO4∶Li2CO3为0.05∶0.1∶1.9∶2.9∶0.6(摩尔比)的比例均匀混合，加入3％-9％的95％乙醇，在球磨机中以100-500转/分钟的转速球磨

10-50小时，球磨结束后在60℃-80℃，压力为10Pa-100Pa的真空烘箱中干燥2-10小时，取出后在玛瑙碾钵中重新研磨10-30分钟，研磨后的粉体以5-30℃/分钟的速率升温到

600-1000℃保温5-16小时制成Li1.2Al0.1Ti1.9Si0.1P2.9O12固态电解质粉体；将含结晶水铁盐和氟化铵(摩尔比为1.0∶3.0-3.6)与重量百分比为3-15％的Li1.2Al0.1Ti1.9Si0.1P2.9O12固态电解质粉体、重量百分比为0.5-3.0％的助剂及重量百分比为0.5-3.0％的氨基硅烷在高能球磨机中气氛保护下常温球磨5-20小时后，取出物料，在5％氢气与95％氩气的混合气体保护下升温到300-450度恒温2-10小时后冷却，制备得到FeF3正极材料。

2.根据权利要求1所述的方法，其特征在于上述的含结晶水铁盐为Fe(NO3)3·9H2O，FeCl3·6H2O和Fe2(SO4)3·9H2O中的一种。

3.根据权利要求1所述的方法，其特征在于上述的氨基硅烷为苯氨基甲基三乙氧基硅烷、N-β(氨乙基)-γ-氨丙基三甲氧基硅烷、己二胺基甲基三乙氧基硅烷中的一种。

4.根据权利要求1所述的方法，其特征在于上述的助剂为吐温-80，span-60及tx-10中的一种。

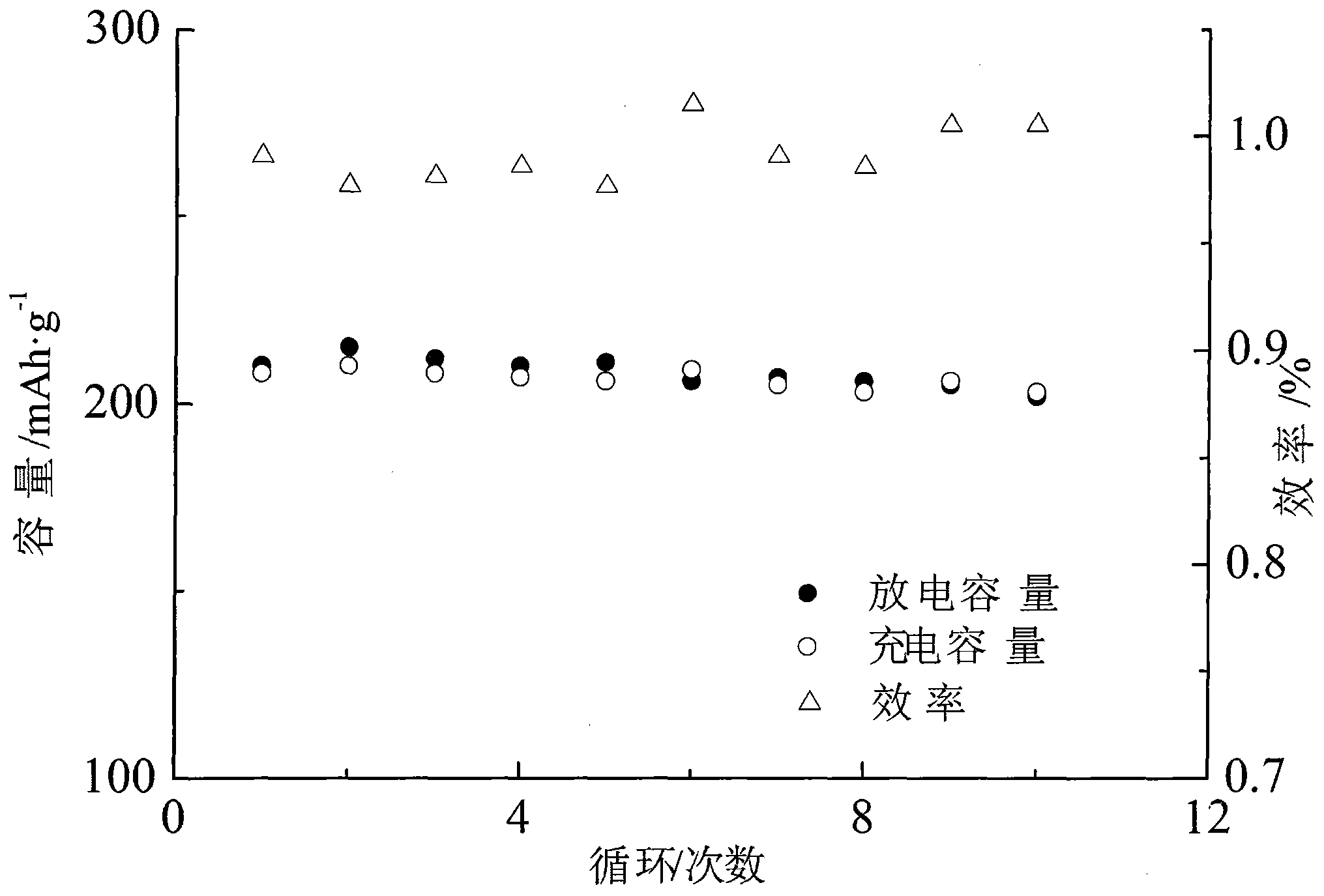

5.根据权利要求1所述的方法，其特征在于上述的气氛为高纯氮气或高纯氩气。
