1.碳固体酸钛酸酯掺杂磷酸钛锂三组份表面改性氟化铁正极材料及制备方法，其特征在于将Al2O3：SiO2：TiO2：NH4H2PO4：Li2CO3为0.05：0.2：1.9：2.8：0.65(摩尔比)的比例均匀混合，加入3％-9％的95％乙醇，在球磨机中以100-500转／分钟的转速球磨

10-50小时，球磨结束后在60℃-80℃，压力为10Pa-100Pa的真空烘箱中干燥2-10小时，取出后在玛瑙碾钵中重新研磨10-30分钟，研磨后的粉体以5-30℃／分钟的速率升温到

600-1000℃保温5-16小时制成Li1.3Al0.1Ti1.9Si0.2P2.8O12固态电解质粉体；将5-20g葡萄糖放置于90-120℃烘箱中干燥5-10小时后在马弗炉中700-900℃温度下恒温碳化5-10小时，冷却后放置于坩埚中，加入10-15mL浓硫酸在150-200℃烘箱内磺化1-5小时后得到碳固体酸；将含结晶水铁盐和氟化铵(摩尔比为1.0：3.0-3.6)与重量百分比为3-15％的Li1.3Al0.1Ti1.9Si0.2P2.8O12固态电解质粉体、重量百分比为3-15％的碳固体酸、重量百分比为

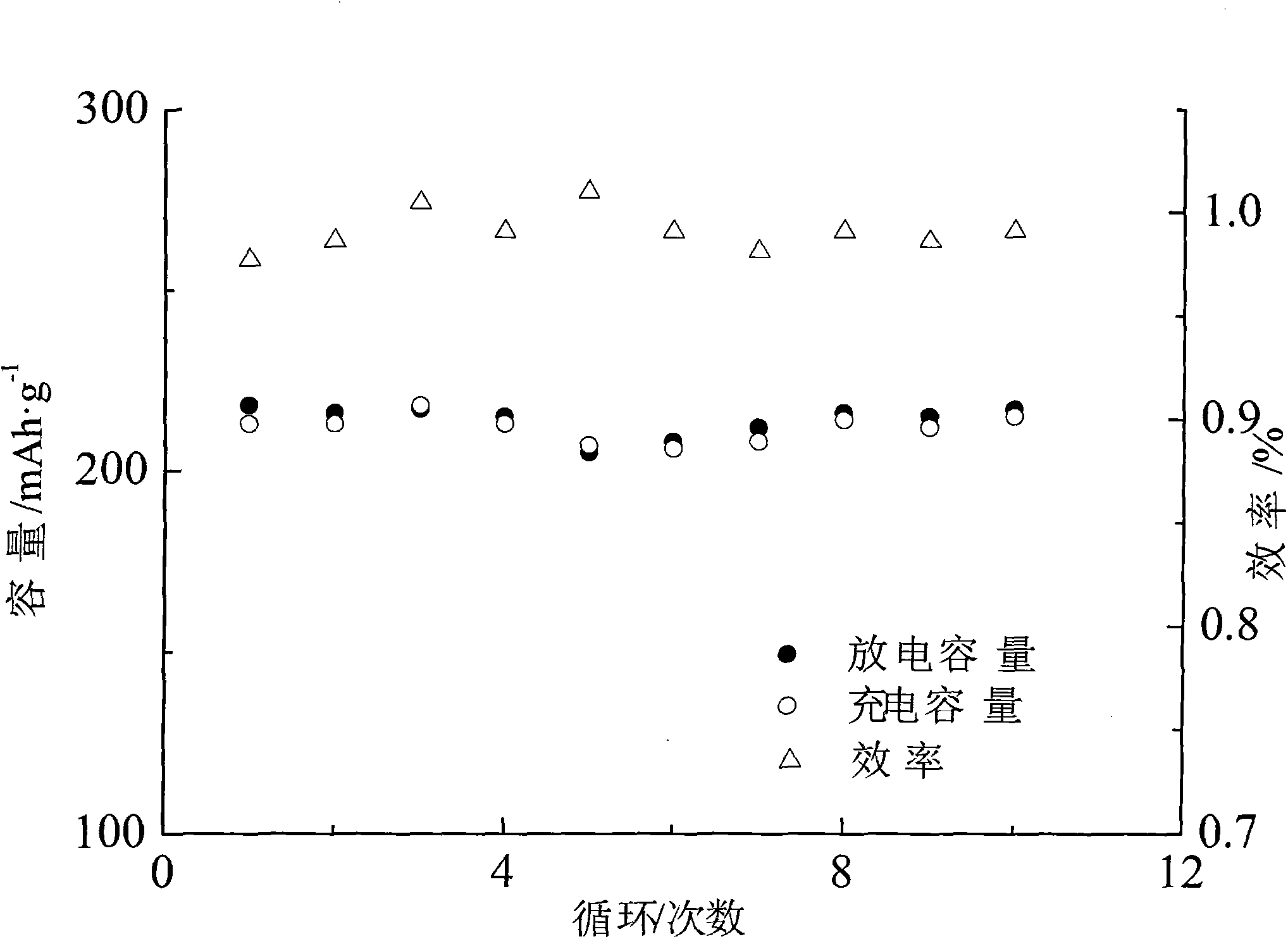

0.5-3.0％的助剂及重量百分比为0.5-3.0％的钛酸酯、在高能球磨机中气氛保护下常温球磨5-20小时后，取出物料，在5％氢气与95％氩气的混合气体保护下升温到300-450度恒温2-10小时后冷却，制备得到FeF3正极材料。

2.根据权利要求1所述的方法，其特征在于上述的含结晶水铁盐为Fe(NO3)3·9H2O，FeCl3·6H2O和Fe2(SO4)3·9H2O中的一种。

3.根据权利要求1所述的方法，其特征在于上述的钛酸酯为异丙基三(焦磷酸二辛酯)钛酸酯、二(二辛基焦磷酰基)合氧乙酸酯钛、四异丙基二(亚磷酸二月桂酯)钛酸酯中的一种。

4.根据权利要求1所述的方法，其特征在于上述的助剂为吐温-80，span-60及tx-10中的一种。

5.根据权利要求1所述的方法，其特征在于上述的气氛为高纯氮气或高纯氩气。
