专利号: 2013104631681
申请人: 焦子渊
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

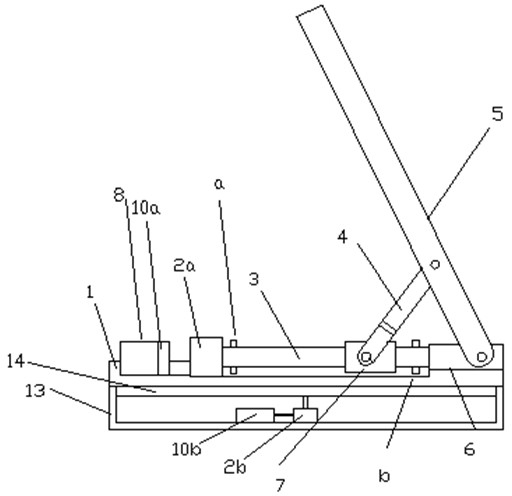

1.一种带有太阳能电池面板的遥控车位锁,包括固定安装于地面上的底座(13),所述底座(13)上设置有圆形凸台(14)和支撑座(1),圆形凸台(14)和支撑座(I) 一体成型;在所述所述底座(13)内部安装有控制装置(IOb)和与控制装置(IOb)连接的电机(2b),用于驱动所述圆形凸台(14)和支撑座(I)转动;支撑座(I)上设置有控制装置(10a)、电机(2a)、丝杠(3)和底杆(6),其中所述控制装置(IOa)上配置有可拆卸的蓄电池(8),且所述控制装置IOa中安装有中央处理器模块、电机驱动模块、无线信号接收模块和车辆离开传感器模块,车辆离开传感器模块基于光亮度的瞬间变化而判断车辆的离开,所述电机(2a)用于驱动所述丝杠(3)转动,所述丝杠(3)—端与电机(2a)连接,另一端与底杆(6)活动连接,所述丝杠(3)的外周面上套设有丝帽(7),丝杠(3)的两端分别设置有丝母位置传感器(a)和丝母位置传感器(b),丝帽(7)随着丝杠(3)的正反转动而在丝杠(3)上作往复运动;所述底杆(6 )通过枢转轴与可动面板(5 )枢转连接,在所述可动面板(5 )上安装有用于接收太阳光的照射从而为可拆卸的蓄电池(8)充电的太阳能电池面板(15)和用于感测阳光强度的光强传感器(16);所述遥控车位锁还包括支撑杆(4),其一端与丝帽(7)铰接连接,另一端与可动面板(5)铰接; 当车辆驶向停车位时,车辆主人通过遥控器将车辆到达信号发送给无线信号接收模块,无线信号接收模块接收到车辆到达信号后将其传递给中央处理器模块,中央处理器模块控制电机驱动模块驱动电机(2a)反转进而驱动丝杠(3)转动,丝杠(3)带动其上的丝帽(7)朝着远离底杆(6)的方向移动,同时支撑杆(4)随着丝帽(7)的移动而带动可动面板(5)朝着地面的方向移动,当丝母位置传感器(a)感测到丝帽(7)移动到丝杠(3)靠近电机(2a)的端部时,将车位解锁完成信号发送给中央处理器模块,中央处理器模块控制电机驱动模块结束对电机的驱动从而完成车位解锁;当车辆离开停车位时,车辆离开传感器模块将车辆离开信号传递给中央处理器模块,中央处理器模块控制电机驱动模块驱动电机(2a)正转进而驱动丝杠(3)转动,丝杠(3)带动其上的丝帽(7)朝着底杆(6)的方向移动,同时支撑杆(4)随着丝帽(7)的移动而将可动面板(5)渐渐顶起,当丝母位置传感器b感测到丝帽(7)移动到丝杠(3)靠近底杆(6)的端部时,将车位锁定完成信号发送给中央处理器模块,中央处理器模块控制电机驱动模块结束对电机的驱动从而完成车位锁定; 在所述车位锁处于锁定的情况下,控制装置(IOb)驱动电机(2b)转动进而带动圆形凸台(14)和支撑座(I)上的可动面板(5)转动,光强传感器(16)能够将检测到的光强信号连续传输给控制装置(IOb ),进而控制装置(IOb )根据光强的最强位置驱动电机(2b )转动,进而带动圆形凸台(14)和支撑座(I)上的可动面板(5)转动,从而使得太阳能电池面板(15)的位置处于光强的最强位置处。
