1.活性炭，包括碳、二氧化硅；

其特征在于：

所述活性炭的自然堆积密度为0.1--0.3 克/立方厘米。

2.根据权利要求1所述的活性炭，其特征在于：所述活性炭由生物质壳料作为原料制备而成。

3.根据权利要求2所述的活性炭，其特征在于：所述活性炭由稻谷壳作为原料制备而成；

所述二氧化硅占所述活性炭的重量百分比为32%-40%。

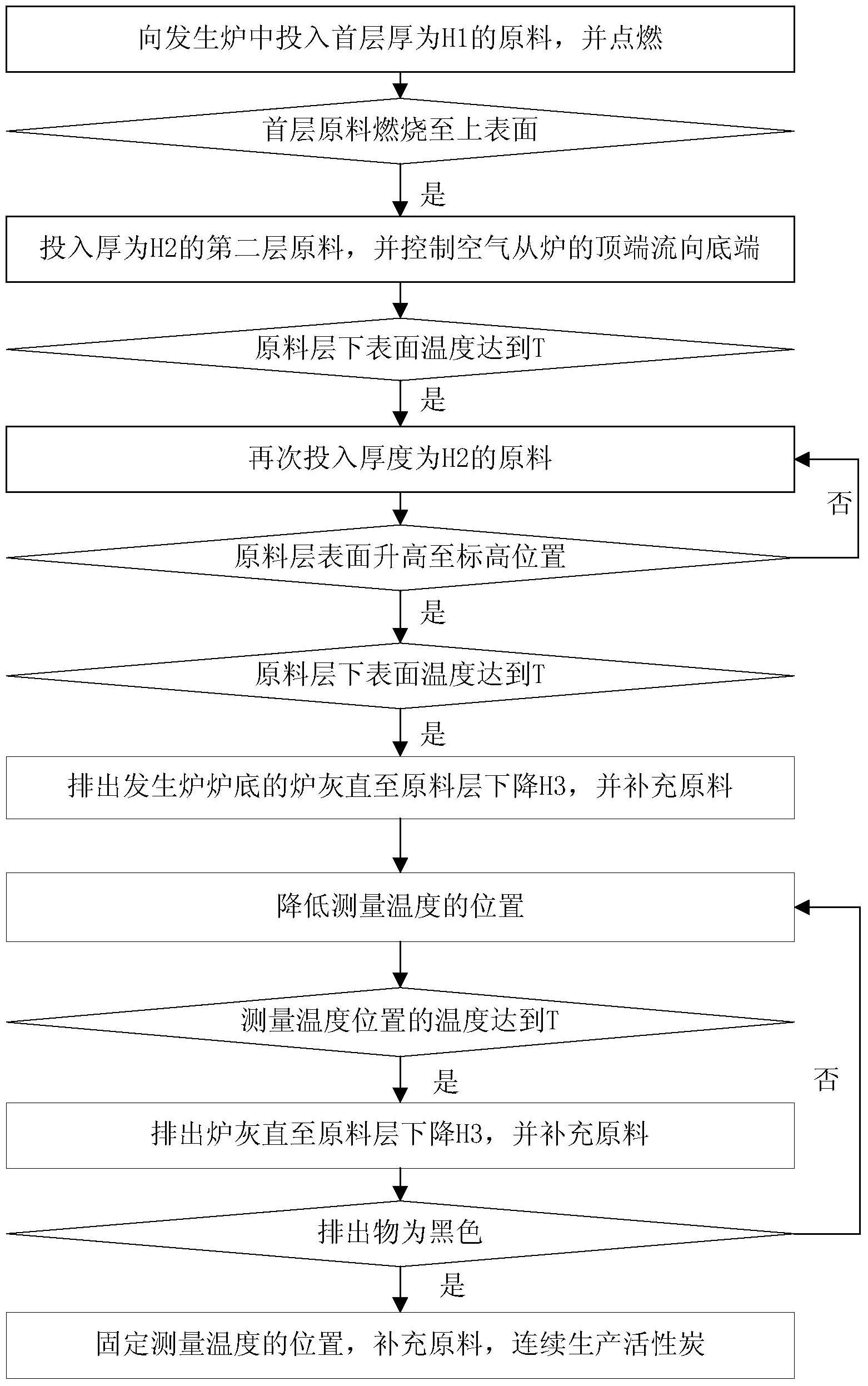

4.活性炭的制备方法，原料为生物质壳料，包括步骤1：向发生炉投入厚度为100mm-200mm的首层原料，并点燃；

步骤2：当首层原料燃烧至上表面时，投入厚度为250mm-350mm的第二层原料；

步骤3：当原料层表面下的温度达到100℃-200℃时投入与第二层原料厚度一样的第三层原料；

步骤4：重复步骤3直至原料层表面升高到发生炉的标高位置；

步骤5：当原料层表面下的温度达到步骤3中相应的温度时，排出发生炉底部的炉灰直至原料层表面下降200mm-250mm，同时补充相应量的原料；

步骤6：降低步骤5中测量原料层表面下的温度的位置，直至排出物的颜色为黑色；

步骤7：依步骤6的条件，重复步骤5连续生产活性炭；

在步骤2至步骤7中均控制空气的流动方向为从发生炉的顶端流向底端。

5.根据权利要求4所述活性炭的制备方法，其特征在于：还包括步骤8：对步骤7中的排出物进行筛选。
