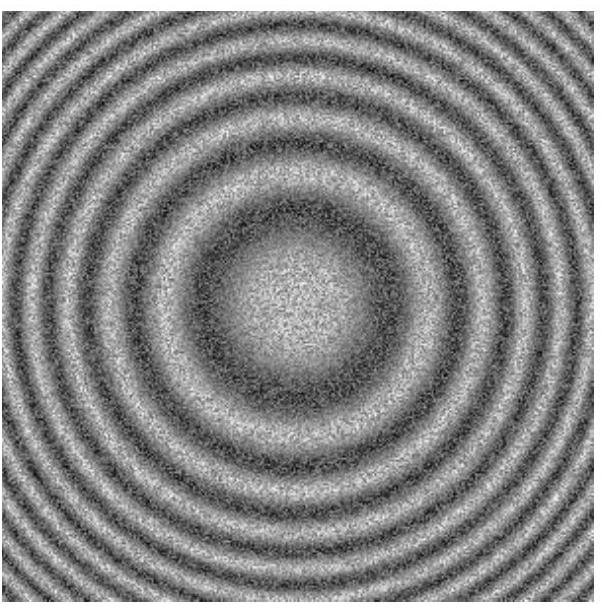

1.一种电子散斑干涉无损检测条纹图像骨架线提取方法，包括下列步骤：步骤1：获得并输入一幅电子散斑干涉无损检测条纹图像I；

步骤2：令Ii,j代表像素(i,j)的灰度值I(i,j)，计算得到该电子散斑干涉无损检测条纹图像I(i,j)的梯度场为F(i,j)＝(u(i,j),v(i,j))，其中：

步骤3：设定离散时间tn＝n△t，△t是离散时间步长，n是迭代次数，及偏微分方程沿条纹图像法线方向的滤波系数C；

步骤4：根据步骤3设定的参数构造偏微分方程， 其中： 是图像梯度方向即条纹法线方向的单位矢量，η是与图像梯度方向垂直即条纹切线方向的单位矢量；

Iηη和Iξξ分别是I在η方向和ξ方向上的二阶偏导数，以方向角θi,j表示像素(i,j)的条纹方向与X轴的夹角，则：

2 2

Iηη＝Ixxcosθ+Iyysinθ+2IxysinθcosθIξξ＝Iyycos2θ+Ixxsin2θ-2Ixysinθcosθ步骤5：由该偏微分方程 调整电子散斑干涉无损检测条纹图像I(i,j)的梯度场，即：

其中， 表示u(i,j,tn)，时间导数项ut在(i,j,tn)的离散格式为 同样令 表示v(i,j,tn)，时间导数项vt在(i,j,tn)的离散格式为 并得出电子散斑干涉无损检测调整后的梯度场(u,v)的一阶导数及二阶导数，其中uηη和uξξ分别是u沿着条纹切线方向和法线方向的二阶导数，vηη和vξξ分别是v沿着条纹切线方向和法线方向的二阶导数；

步骤6：根据步骤5求出的电子散斑干涉无损检测调整后的梯度场(u,v)的一阶导数及二阶导数，求取梯度场F＝(u,v)的散度A；

步骤7：根据散度A的正负源确定电子散斑干涉无损检测条纹图像的骨架线，包括：于某一点(i,j)，

若divA(i,j)>0，则该点为正源点，该点对应电子散斑干涉无损检测条纹图像中的暗条纹图像骨架点；

若divA(i,j)<0，则该点为负源点，该点对应电子散斑干涉无损检测条纹图像中的亮条纹图像骨架点；

若divA(i,j)＝0，该点为无源点，该点为非骨架点；

以此类推，得出电子散斑干涉无损检测条纹图像中的所有骨架点，从而提取电子散斑干涉无损检测条纹图像骨架线。
