专利号: 2013104686947
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

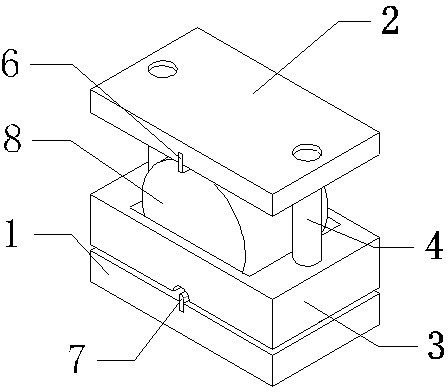

1.一种用于巴西法测试岩石抗拉强度的试验辅助装置,包括底座(1)、垫块(2)、上垫条(6)和下垫条(7),其特征在于,还包括立柱(4)、定位架(3)和弹簧(5),所述立柱(4)设置为两个,并且对称固定于底座(1)的两端中间位置,所述两个立柱(4)上分别套设有弹簧(5),所述定位架(3)的内部空间设置为与圆柱体试件相适配的上宽下窄的梯形中空,并且所述定位架(3)的两端穿设于两个立柱(4)上,所述垫块(2)的底面中部固定设置突出于底面的上垫条(6),所述底座(1)上表面与上垫条(6)垂直对应的位置固定有突出于上表面的下垫条(7),所述垫块(2)上设置有与两个立柱(4)相适配的孔,圆柱体试件放入定位架(3)后,垫块(2)穿过立柱(4)设置于圆柱体试件的上方。

2.根据权利要求1所述的用于巴西法测试岩石抗拉强度的试验辅助装置,其特征在于,所述底座(1)上设置有两个弹簧槽,所述立柱(4)穿过弹簧槽固定于底座(1)内,所述弹簧(5)套设于立柱(4)上并且其底部固定设置于弹簧槽内。

3.根据权利要求1所述的用于巴西法测试岩石抗拉强度的试验辅助装置,其特征在于,所述定位架(3)的底部与下垫条(7)相对应的位置开设有槽,所述下垫条(7)嵌入定位架(3)内。

4.根据权利要求1所述的用于巴西法测试岩石抗拉强度的试验辅助装置,其特征在于,所述立柱(4)与垫块(2)、定位架(3)之间连接的孔内表面光滑,所述垫块(2)和定位架(3)可沿立柱(4)自由滑动并且紧密接触。

5.根据权利要求1、2、3或4 所述的用于巴西法测试岩石抗拉强度的试验辅助装置,其特征在于,所述底座(1)、定位架(3)和垫块(2)的外表面均为底面相对一致的规则长方体。
