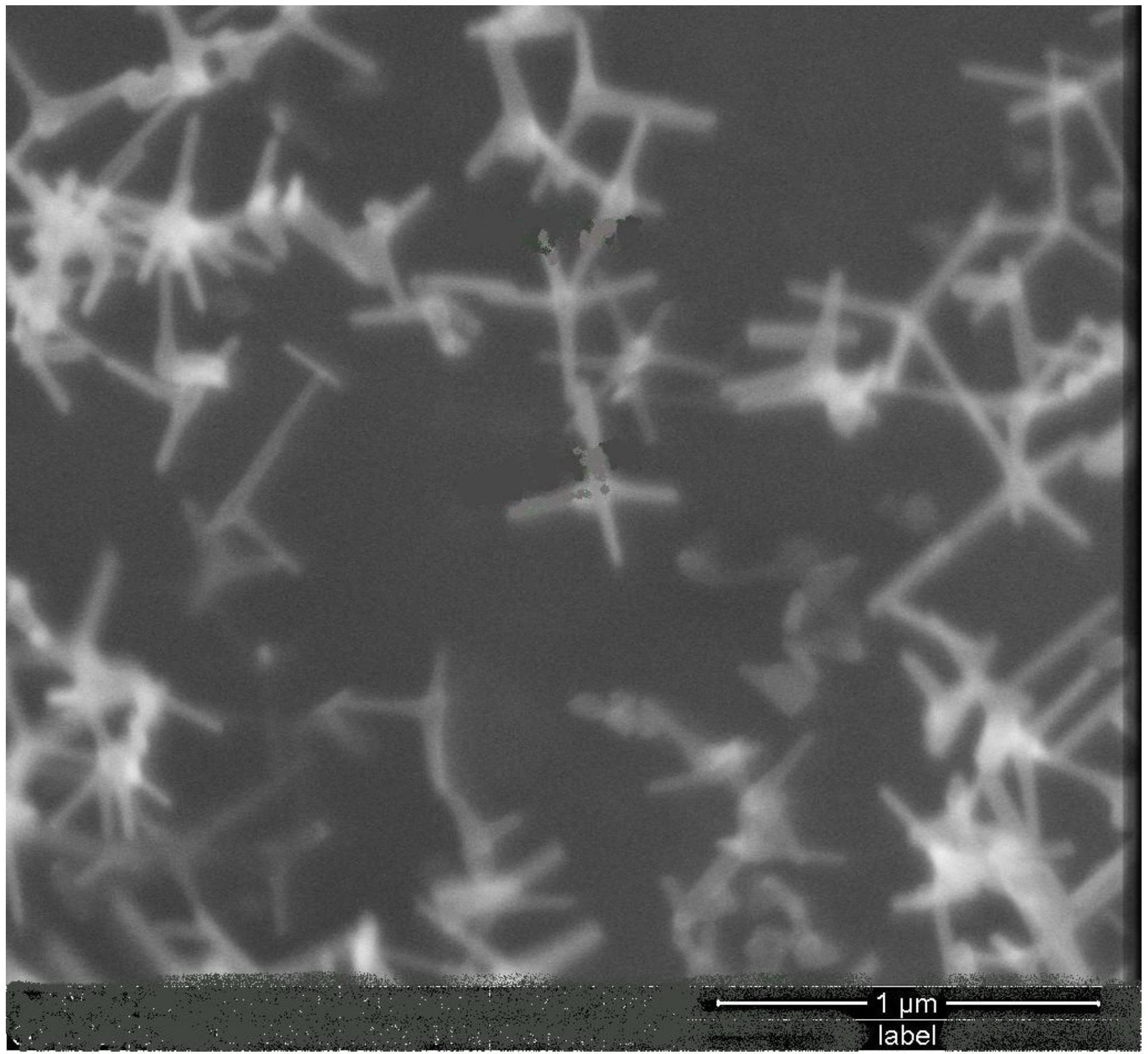

1.一种制备四针状氧化锌纳米棒的方法，其特征在于：包含以下步骤：

(1)将装有锌箔的小管置于封闭大管中，通入惰性气体排空大管空气然后给大管加热，继续通入惰性气体，同时将氧单质通入大管内，其中氧单质在通入前需经过惰性干燥溶液干燥；

(2)加热至400℃～900℃后停止加热，并停止通入氧单质，待大管冷却至200℃以下时停止通入惰性气体，反应过程中产生的尾气需经过惰性干燥溶液干燥，其中，制备所得四针状氧化锌纳米棒的直径为13～23nm。

2.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述步骤(1)中通入惰性气体和氧单质总流量为50～350sccm，其中氧单质体积为总流量的5％～40％。

3.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述步骤(1)小管呈小于或等于45°的倾角放置在大管中。

4.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述冷却为大于10h的冷却。

5.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述步骤(1)中锌箔置于小管中，是把锌箔装填于小管一端并留空隙，另一端堵好并留空隙。

6.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述步骤(2)中停止通入氧单质后，保温1min以上，同时将惰性气体的流量调至20～150sccm。

7.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述的大管和小管均为石英管，其中大管管径为30～100mm，小管管径为5～20mm，小管放置于大管中后部。

8.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述惰性气体为氮气，所述氧单质为氧气或臭氧中的一种。

9.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述步骤(2)中关闭惰性气体后继续冷却至室温。

10.根据权利要求1所述的制备四针状氧化锌纳米棒的方法，其特征在于：所述的惰性干燥溶液为饱和氢氧化钠。
