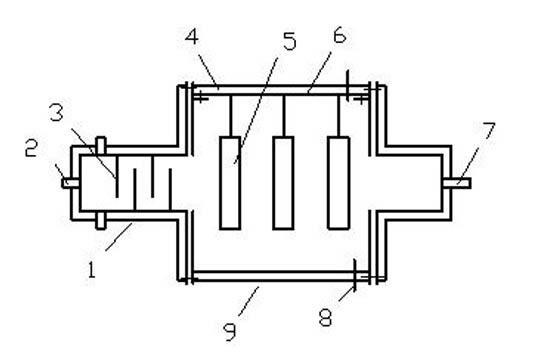

1.一种气体腐蚀特性测试装置,其特征在于,它顺着气体流动方向在气体入口(2)和气体出口(7)之间依次设置有气体混和区(1)和挂片区(9),其中,挂片区(9)里与气体流动方向垂直安装有挂片(5),挂片区(9)上面安装有盖板(6),挂片(5)挂接在盖板(6)底面。
2.根据权利要求1所述的一种气体腐蚀特性测试装置,其特征在于,挂片(5)沿着气体流动方向设置有1-4片。
3.根据权利要求1所述的一种气体腐蚀特性测试装置,其特征在于,气体混和区(1)上的气体入口(2)有三个,气体混和区(1)里面安装有形成折流的折流挡板(3)。
4.根据权利要求1所述的一种气体腐蚀特性测试装置,其特征在于,在挂片区(9)和气体出口(7)之间安装有混和及冲刷区(11),混和及冲刷区(11)形成横截面为圆形的气流通道(12),所述的混和及冲刷区(11)的气流通道中部有凸圆缩脉段(10),凸圆缩脉段(10)的后面有锥顶端在前的变径螺旋体(13)。
5.根据权利要求1所述的一种气体腐蚀特性测试装置,其特征在于,在挂片区(9)和气体出口(7)之间安装有考察协同腐蚀及冲刷作用的辅助功能区,辅助功能区由与挂片区(9)依次连接的至少一组混和及冲刷区(11)和辅助挂片区(15)组成,混和及冲刷区(11)形成横截面为圆形的气流通道(12),混和及冲刷区(11)的气流通道(12)中部有凸圆缩脉段(10),凸圆缩脉段(10)的前面有气体进口(14),后面有锥顶端在前的变径螺旋体(13)。
6.根据权利要求4或5所述的一种气体腐蚀特性测试装置,其特征在于,凸圆缩脉段
0 0
(10)表面为流线形结构,上端流线型表面与垂直方向夹角为20 ~65,下端流线型表面与
0 0
垂直方向夹角为10 ~45。
7.根据权利要求4或5所述的一种气体腐蚀特性测试装置,其特征在于,变径螺旋体(13)的螺旋线的横截面形状为圆形或方形,变径螺旋体(13)的锥顶螺旋直径为螺旋线直径的0.5-1.5倍,螺距为螺旋线直径的1-2倍,锥底螺旋直径比混和及冲刷区的气流通道直径略小。
8.根据权利要求1所述的一种气体腐蚀特性测试装置,其特征在于,挂片区(9)上安装有测温和采样口(8)。
9.根据权利要求5所述的一种气体腐蚀特性测试装置,其特征在于,辅助挂片区(15)上安装有测温和采样口(8)。
