专利号: 2013104763888
申请人: 天津工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

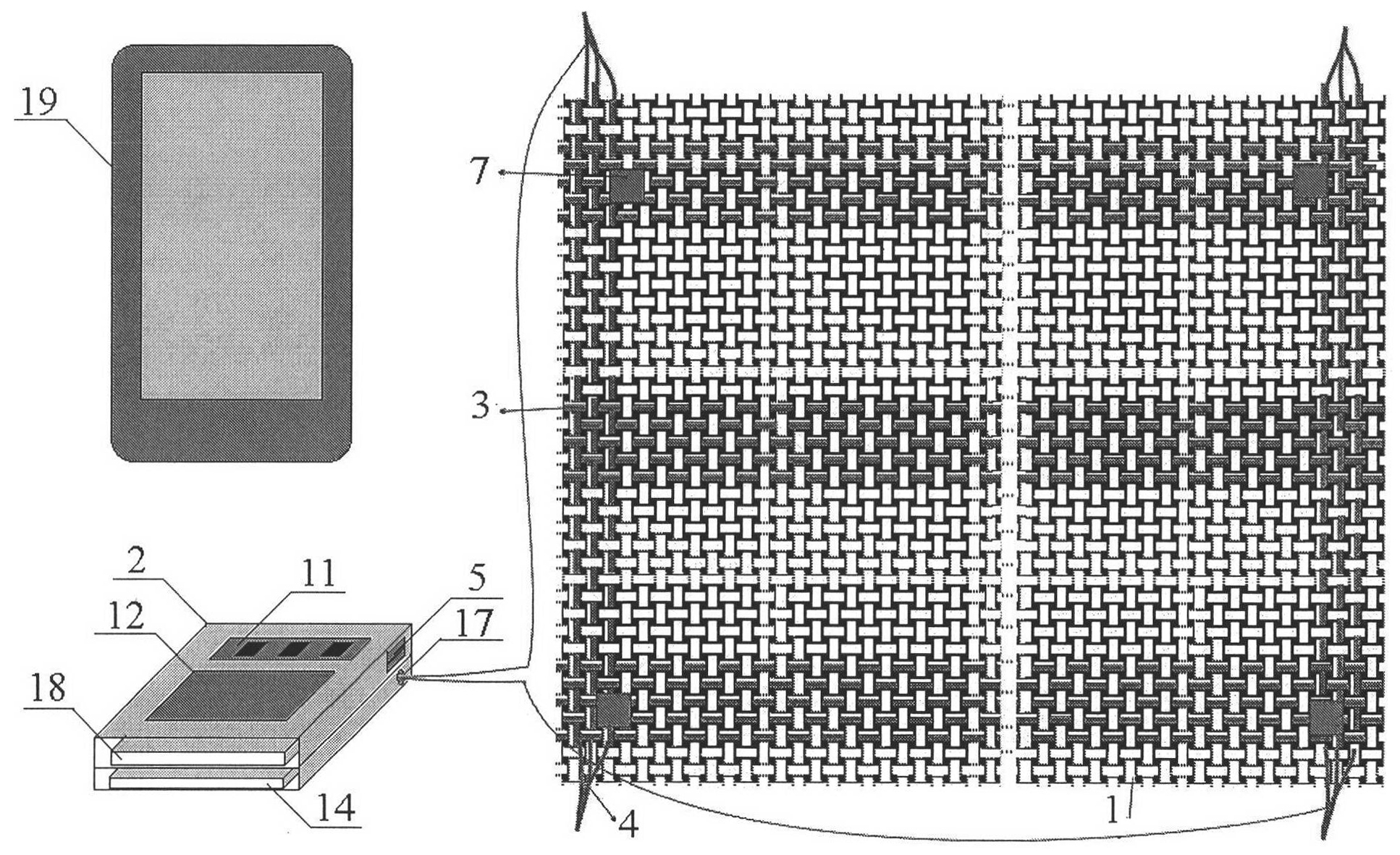

1.一种柔性加热织物系统,其特征在于:该柔性织物加热系统包含柔性加热织物(1)和温度测量及控制模块(2)两部分,其中所述柔性加热织物(1)在经向方向的两侧分别织入多根金属丝或金属镀层纱线,在纬向均匀间隔织入长度可调的金属丝或金属镀层纱线,要增大加热织物电阻时,纬向的单根金属丝或金属镀层纱线在经向导电纱线之间循环多次以后再与其交织,经向布边的两束金属丝或金属镀层纱线(4)的间距可调,经向金属丝或金属镀层纱线(4)与纬向金属丝或金属镀层纱线(3)以交织的方式接触,织物的纬向用包缝机缝合以防止织物松散;所述的温度测量及控制模块(2)包含智能手机(19)、单片机(10)、温度传感器(7)、开关三极管(8),键盘(11)和显示器(12),电源是太阳能电池(13)和锂电池(14)组合电源,其通过切换电路(15)智能控制,电池通过开关三极管(8)与柔性加热织物(1)相连。

2.根据权利要求1所述的柔性加热织物系统,其特征在于:所述柔性加热织物(1)的经向的导电纱线为直径0.1-0.15mm的金属丝或金属镀层的纱线,纬向的导电纱线为直径

0.03-0.15mm的金属丝或金属镀层的纱线,经向金属丝或金属镀层的纱线(4)与纬向金属丝或金属镀层的纱线(3)采用平纹、斜纹、经重平或纬重平组织形式交织。

3.根据权利要求1或2所述的柔性加热织物系统,其特征在于:所述柔性加热织物(1)通过设计织物的组织图、纹板图和穿综图对织入织物中的导电纱线的交织方式和间隔距离进行定量的控制,从而精确控制加热织物电阻大小和功率大小。

4.根据权利要求1所述的柔性加热织物系统,其特征在于:所述温度测量及控制模块(2)由太阳能电池和锂电池的组合提供能源,并由切换电路(15)智能切换。

5.根据权利要求1或4所述的柔性加热织物系统,其特征在于:柔性加热织物(1)的功率通过开关三极管(8)以接通时间方波的占空比调节进行控制。

6.根据权利要求1或4所述的柔性加热织物系统,其特征在于:所述太阳能电池是硬质或柔性的。
