1.一种空心球形纳米铁酸锰的制备方法，其特征在于：所述的制备方法包括以下步骤：①将二价锰盐和三价铁盐按1:2的化学计量比配比，一起加入到乙二醇溶液中搅拌，形成透明溶液，在持续搅拌中加入醋酸钠和聚乙二醇继续搅拌60-90分钟，混合均匀，其中上述的二价锰盐、醋酸钠和聚乙二醇的质量比为1:7.27:2.02；

②将上述溶液在160-220℃下进行溶剂热反应，反应时间为10-24小时；

③将第②步生成的黑色物质进行离心分离，用去离子水和无水乙醇充分洗涤，然后在

60-80℃下干燥6-24小时，然后在400-700℃下进行高温煅烧；

④将第③步获得的产物均匀研磨，获得产物。

2.根据权利要求1所述的制备方法，其特征在于：步骤①中所述的二价锰盐为硝酸锰、氯化锰、硫酸锰或醋酸锰。

3.根据权利要求1所述的制备方法，其特征在于：步骤①中所述的三价铁盐为硝酸铁、氯化铁、硫酸铁或醋酸铁。

4.根据权利要求1所述的制备方法，其特征在于：步骤①中所述的聚乙二醇粉末为聚乙二醇20000粉末。

5.根据权利要求1所述的制备方法，其特征在于：步骤②中所述的溶剂热反应温度为

200℃，反应时间为20小时。

6.根据权利要求1所述的制备方法，其特征在于：步骤③中所述的干燥温度为60℃，干燥时间为6小时。

7.根据权利要求1所述的制备方法，其特征在于：步骤③中所述的煅烧温度为650℃。

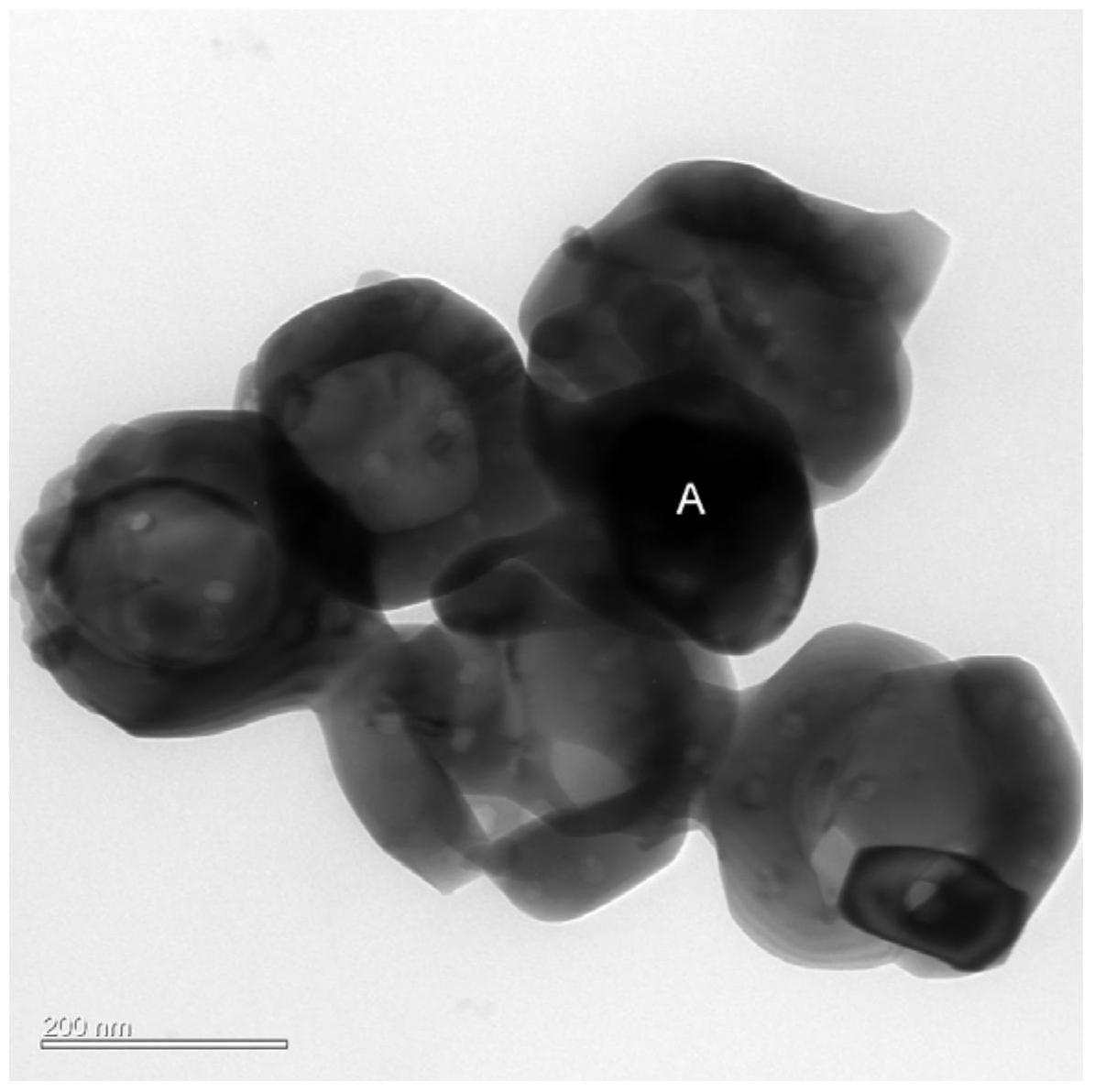

8.一种空心球形纳米铁酸锰，其特征在于：所述的空心球形纳米铁酸锰是由权利要求

1-6所述的方法之一制备得到的。

9.权利要求8所述空心球形纳米铁酸锰在可见光催化降解空气中苯污染的应用。
