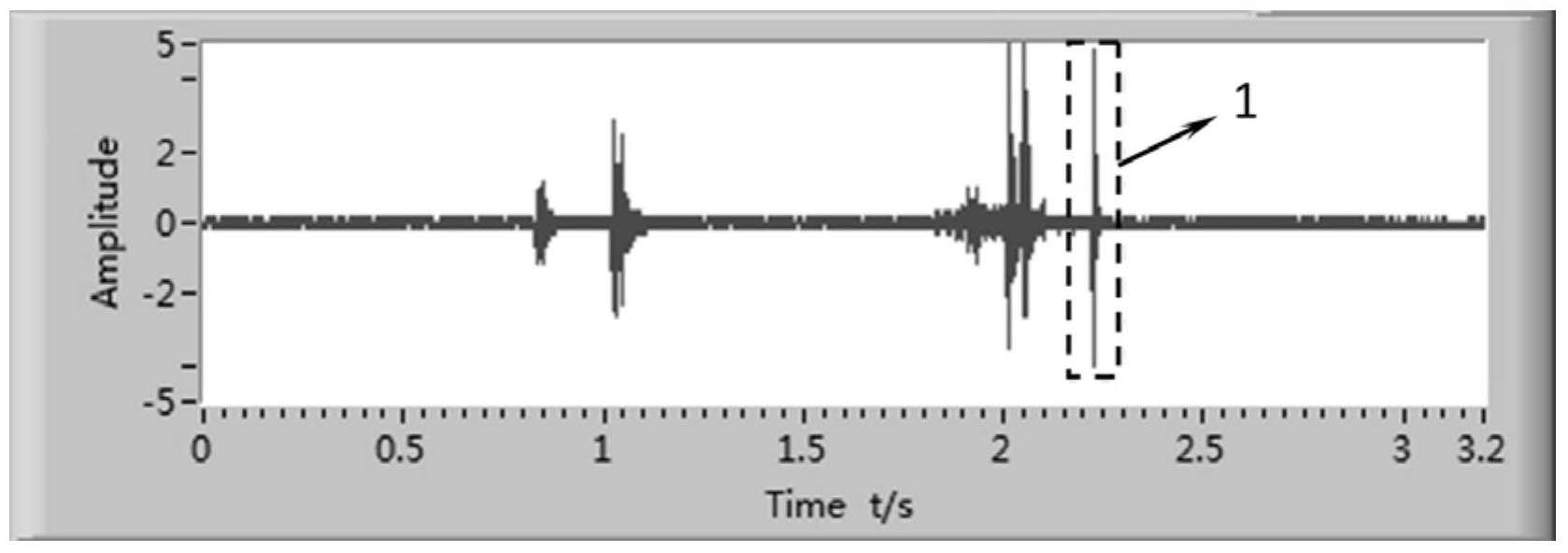

1.一种利用电阻点焊过程声发射信号能量当量定量检测熔核裂纹的方法,该方法借助电阻点焊过程中实时检测到的结构负载声发射信号检测电阻点焊熔核裂纹信息,所述检测方法的步骤如下:(1)实时采集电阻点焊过程的结构负载声发射信号,并绘制出信号的动态波形图;
(2)由电阻点焊过程的结构负载声发射信号动态波形提取出熔核裂纹的声发射信号;
(3)统计裂纹声发射信号脉冲的幅度分布;
(4)根据裂纹声发射信号脉冲的幅度分布,将幅度大小分至少五个以上等级Mi,并按超过各幅度等级的声发射信号振铃计数N分别进行累计,得到裂纹声发射信号振铃计数N随信号脉冲幅度变化统计;
(5)以X轴表示幅度等级值Mi,Y轴表示按超过各幅度等级值Mi累计得到的声发射信号振铃计数的对数值log10N,得到散点分布图;
(6)按照散点分布图进行直线拟合,得到拟合直线方程;
(7)根据拟合直线与X轴和Y轴形成的直角三角形,求出该直角三角形的面积,即为对应的熔核裂纹的能量当量;
(8)设定一能量当量门限值,当熔核裂纹的能量当量低于该门限值时,判定该熔核裂纹声发射源为低能量声发射源,即属非危险性裂纹声发射源;当熔核裂纹的能量当量高于该门限值时,判定该熔核裂纹声发射源为高能量声发射源,即属危险性裂纹声发射源。熔核裂纹能量当量值越大,表明裂纹尺寸越大,即裂纹缺陷的危险性越高。
