专利号: 2013104977529
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

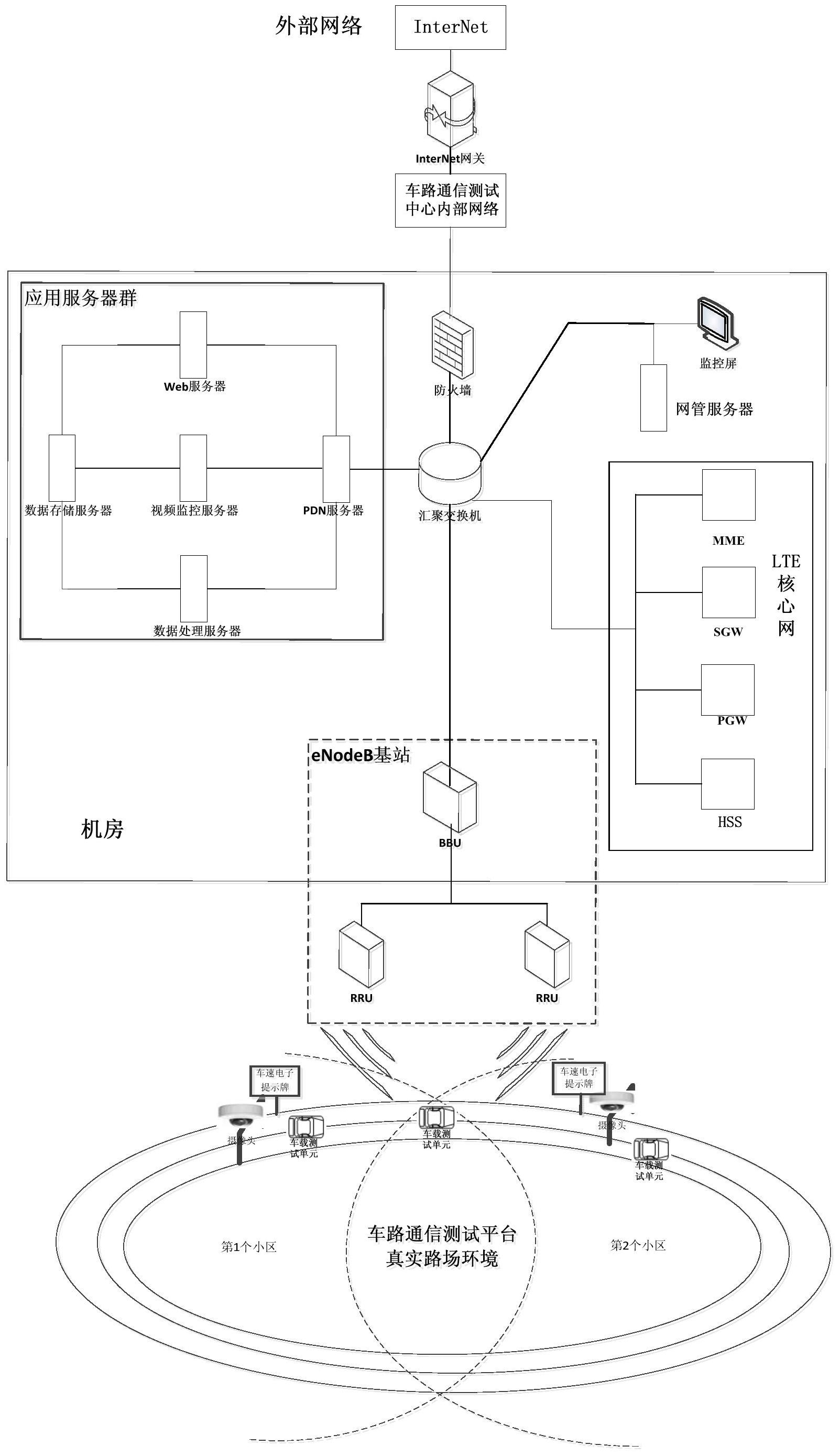

1.一种基于LTE技术的车路通信测试平台,其特征在于,包括eNodeB基站、LTE核心网、应用服务器群、作为车路通信信息管理平台的网管服务器、车载测试单元和路场测试车道;所述LTE核心网、应用服务器群和网管服务器通过汇聚交换机相互连接;所述汇聚交换机与eNodeB基站连接;eNodeB基站的无线信号覆盖整个路场测试车道;所述路场测试车道上通过龙门架安装有高清摄像头,所述高清摄像头与应用服务器群中的视频监控服务器连接;所述车载测试单元安装在测试车上,车载测试单元通过无线方式与eNodeB基站实现信息交互。

2.根据权利要求1所述的基于LTE技术的车路通信测试平台,其特征在于,所述网管服务器连接有监控屏。

3.根据权利要求1所述的基于LTE技术的车路通信测试平台,其特征在于,所述应用服务器群包括PDN服务器、视频监控服务器、数据处理服务器、Web服务器和数据存储服务器;

所述PDN服务器通过汇聚交换机连接到LTE核心网;所述视频监控服务器、数据处理服务器和Web服务器分别通过光纤与PDN服务器连接,接收PDN服务器分发的数据并做出响应;所述视频监控服务器、数据处理服务器和Web服务器与数据存储服务器通过光纤互联;

所述PDN服务器负责整个公共网络的交换服务和数据分发;

所述视频监控服务器负责路场测试车道的视频数据采集,对现场外围视频采集设备进行控制,达到收集现场数据并进行转发的目的;

所述数据处理服务器是对现场车载测试单元收集的数据进行处理、分析和转发;

所述Web服务器负责整个平台的信息设置和查询处理,同时进行音视频输出,外部网络用户能够对Web服务器进行访问;

所述数据存储服务器将视频监控服务器、数据处理服务器和Web服务器转发的数据进行集中存储,采用磁盘阵列进行数据保存。

4.根据权利要求3所述的基于LTE技术的车路通信测试平台,其特征在于,所述应用服务器群的PDN服务器、视频监控服务器、数据处理服务器、Web服务器和数据存储服务器均设置有SC光纤接口。

5.根据权利要求1所述的基于LTE技术的车路通信测试平台,其特征在于,所述eNodeB基站为LTE基站设备,位于路场测试车道边,采用双小区配置;所述eNodeB基站包含2个RRU和1个BBU;所述BBU与RRU连接,所述RRU上连接有天线。

6.根据权利要求1所述的基于LTE技术的车路通信测试平台,其特征在于,所述路场测试车道上还设置有车速电子提示牌。

7.根据权利要求1所述的基于LTE技术的车路通信测试平台,其特征在于,所述车载测试单元包括本地应用单元、通信控制单元、中间件单元和物理天线单元;本地应用单元分别与通信控制单元中的通信控制模块和数据传输模块相连,通信控制模块与数据传输模块相连,数据传输模块分别与中间件单元中的LTE射频驱动模块和定位驱动模块相连,LTE射频驱动模块、LTE射频模块与LTE天线依次相连,定位驱动模块、定位模块与定位天线依次相连;本地应用单元、通信控制单元和中间件单元设置在车载测试单元的控制机中,物理天线单元设置在车载测试单元的物理天线中。

8.一种基于权利要求1-7所述车路通信测试平台的测试方法,其特征在于,包括以下步骤:

1)加电启动eNodeB基站、LTE核心网、应用服务器群、网管服务器,将测试车开至路场测试车道上;加电启动测试车上的车载测试单元;根据用户需求选择测试项目;

2)根据选择的测试项目,使测试车按照测试项目要求的速度沿路场测试车道行驶,根据选择的测试项目,在车载测试单元和eNodeB基站之间进行单向或者双向的数据包传输;

所述eNodeB基站将数据包转发给PDN服务器或车载测试单元;在测试车行驶过程中,路场测试车道上的高清摄像头将视频信号通过PDN服务器传送给视频监控服务器,视频监控服务器将视频信号进行压缩处理并存储至数据存储服务器中;网管服务器的监控屏能够实时显示来自路场测试车道的视频信息;

3)PDN服务器记录的数据发送到数据处理服务器;所述车载测试单元记录的数据通过LTE网络传输给eNodeB基站,再由eNodeB基站通过LTE核心网传输给数据处理服务器;

4)数据处理服务器对记录的数据进行分析处理,生成测试结果,将测试结果存储到数据存储服务器中;测试人员通过网管服务器和Web服务器对数据存储服务器中的测试结果或视频信息进行查询;外部网络用户通过防火墙和Web服务器对数据存储服务器中的测试结果或视频信息进行查询。

9.根据权利要求8所述的测试方法,其特征在于,所述测试项目包括单小区通信测试和相邻小区间通信切换测试;所述单小区通信测试包括:(1)车载测试单元进行车路通信时的系统吞吐量、时延、丢包率测试;(2)系统吞吐量饱和时的测试车的行车临界速度测试;(3)多个车载测试单元同时接入LTE核心网的耐压测试;所述相邻小区间通信切换测试的测试内容为:车载测试单元在测试车以不同速度行驶过程中进行车路通信时的相邻小区间切换时延。
