专利号: 2013105053960
申请人: 中国石油化工股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 有机化学〔2〕
更新日期:2023-07-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

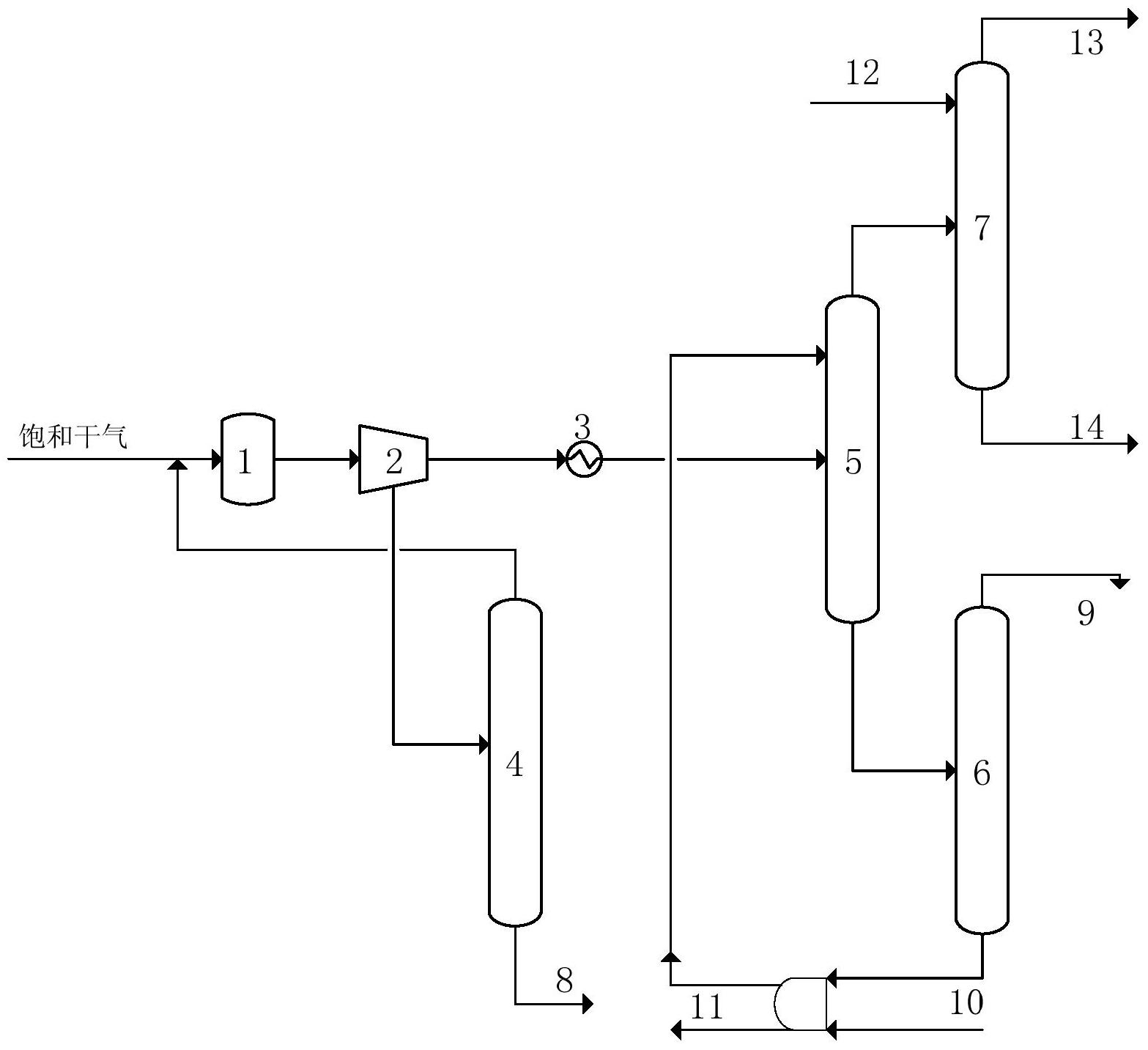

1.一种炼厂饱和干气回收系统,包括吸收塔、解吸塔、再吸收塔、压缩机和换热器,压缩机连接换热器后连接吸收塔,吸收塔顶部连接再吸收塔,吸收塔底部连接解吸塔,解吸塔底部连接吸收塔上部;其特征在于:所述系统设置有凝液汽提塔;

压缩机凝液出口连接凝液汽提塔,凝液汽提塔顶部连接压缩机入口。

2.一种采用如权利要求1所述的炼厂饱和干气回收系统的回收方法,其特征在于所述方法包括:在炼厂饱和干气提压过程中,段间凝液送往凝液汽提塔,汽提后的烃作为产品之一采出。

3.如权利要求2所述的回收方法,其特征在于所述方法包括:

1)炼厂饱和干气经压缩冷却后进入吸收塔;

2)在炼厂饱和干气压缩过程中,压缩机凝液送往凝液汽提塔,汽提后的烃作为产品之一采出;

3)吸收剂从吸收塔顶部进入,吸收炼厂干气中C2及以上组分;吸收塔的塔釜物流送至解吸塔,塔顶未被吸收的气体物流送往再吸收塔;再吸收剂从再吸收塔顶进入,吸收被带出的吸收剂和未被吸收下来的碳二组分;

4)解吸塔塔顶得到回收的碳二浓缩气,塔釜得到的贫溶剂经过冷却降温后,返回吸收塔顶部。

4.如权利要求3所述的回收方法,其特征在于:步骤(1)中,炼厂饱和干气压缩至3.0~4.5MPa,冷却至5~25℃后进入吸收塔。

5.如权利要求3所述的回收方法,其特征在于:所述凝液汽提塔的理论板数5~30,操作压力为1.0~3.0MPa。

6.如权利要求3所述的回收方法,其特征在于:所述吸收塔的理论板数为25~60,操作压力为3.0~6.0MPa,塔顶温度为10℃~60℃;

所述再吸收塔的理论板数为10-50,操作压力为1.0-4.0MPa;

所述解吸塔的理论板数为20-60,操作压力为1.0-4.0MPa。

7.如权利要求3所述的回收方法,其特征在于:所述吸收剂为含有正丁烷、异丁烷的碳四馏分,含有饱和碳三和碳四的饱和液化气,或者含有正戊烷、异戊烷的碳五馏分;

所述再吸收剂为汽油,重石脑油、或者芳烃抽余油。

8.如权利要求7所述的回收方法,其特征在于:所述吸收剂为含有正丁烷、异丁烷的碳四馏分,或者含有饱和碳三和碳四的饱和液化气;

所述再吸收剂为汽油。

9.如权利要求7所述的回收方法,其特征在于:碳二浓缩气中含有25-80wt%的乙烷和10-60wt%的丙烷。
