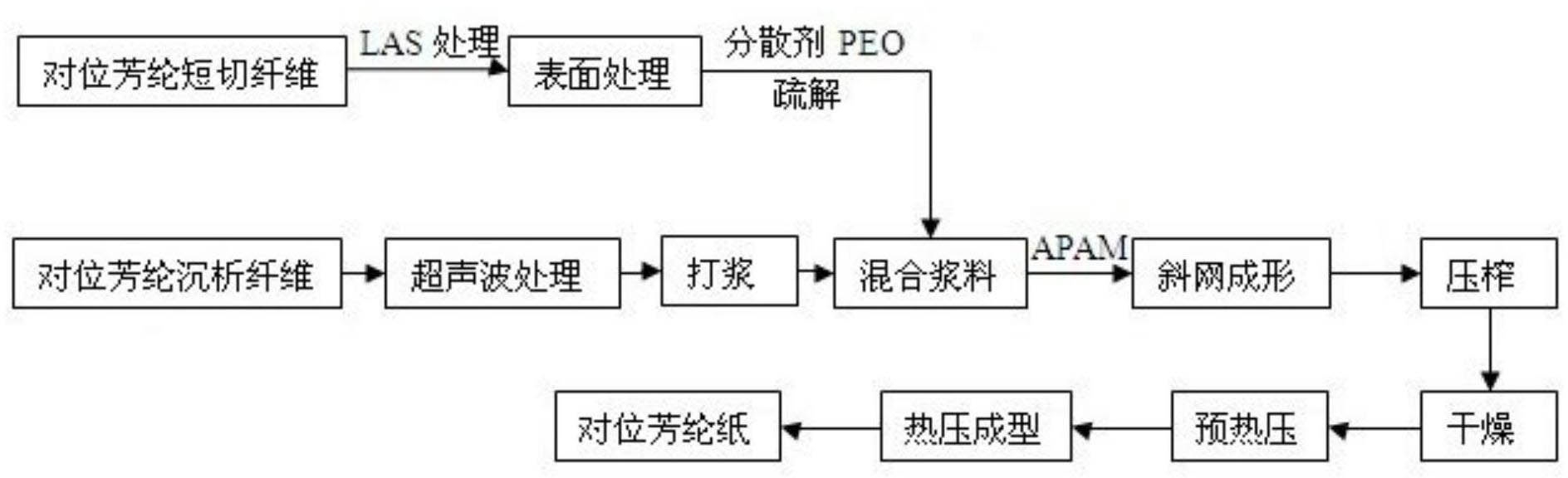

1.一种用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，具体按照以下步骤实施：步骤1：将对位芳纶沉析纤维用超声波处理器预处理，然后在槽式打浆机内打浆；

步骤2：将对位芳纶短切纤维用十二烷基苯磺酸钠水溶液进行预处理，清水洗净，然后用低温等离子体进行表面处理；

步骤3：将步骤2处理后的对位芳纶短切纤维和分散剂混合，用槽式打浆机疏解，然后添加步骤1得到的对位芳纶沉析纤维，加入阳离子聚丙烯酰胺后，充分疏解分散，制得芳纶纤维浆料；

步骤4：将步骤3得到的芳纶纤维浆料在斜网纸机上抄造成型，经油压机压榨后，充分干燥，得到对位芳纶原纸；

步骤5：将步骤4得到的对位芳纶原纸经预热压器进行预热压，然后用辊式热压机进行热压，得到对位芳纶纸。

2.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤1中对位芳纶沉析纤维超声波处理条件为：功率为200～1000W，间歇时间为

5～10s，总时间为10～30min，打浆度控制在35～55°SR。

3.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，-3 -3所述的步骤2中十二烷基苯磺酸钠水溶液的质量-摩尔浓度为1.5×10 ～3.0×10 mol/L，温度为40～90℃。

4.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤2中低温等离子体处理条件为：处理时间为1～5min，处理压强为30～90Pa，处理功率为60～90W。

5.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤3中的分散剂采用聚氧化乙烯，用量为相对于对位芳纶纤维总质量的0.1～

1.0%。

6.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤3中对位芳纶沉析纤维和对位芳纶短切纤维混合比例为3:7～9:1。

7.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤3中加入的阳离子聚丙烯酰胺用量为相对于对位芳纶纤维总质量的0.1～

0.3%。

8.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤5中预热压条件为：预热压时间为10～50s，预热压温度为100～180℃。

9.根据权利要求1所述的用对位芳纶沉析纤维制备对位芳纶纸的方法，其特征在于，所述的步骤5中热压条件为：温度为240℃～270℃，压强为12～17MPa，辊速为1.0～

2.0m/min，热压时间为3～10min。
