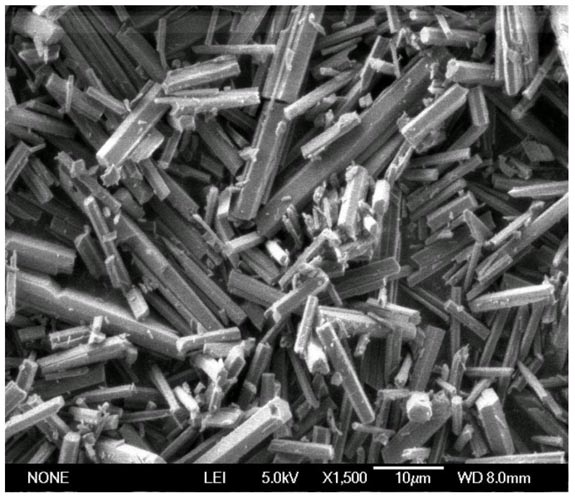

1.一种制造横截面为六边形且具有低磷含量石膏晶须的方法，该方法包括磷酸钙溶液的制取步骤、磷酸钙溶液与硫酸反应的步骤和半水或无水石膏晶须的制取步骤；其特征在于磷酸钙溶液的制取步骤是使用浓度为20～45％（P2O5）的磷酸与磷矿或重过磷酸钙进行浸取化学反应，控制温度为80～120℃，经过0.5～3小时的反应，过滤分出液相，得到磷酸钙溶液；磷酸钙溶液与硫酸反应的步骤是在搅拌作用下，将上一步骤制备得到的磷酸钙溶液逐渐加入浓度为30～60％的硫酸溶液中，在90～140℃的条件下搅拌反应15～60分钟，生成石膏晶须悬浮在磷酸或硫酸与磷酸的混酸中制得石膏晶须悬浮液；半水或无水石膏晶须的制取步骤是将上述石膏晶须悬浮液过滤、洗涤后，在100～200℃的温度下干燥而成半水或无水石膏晶须；由此得到的石膏晶须的五氧化二磷含量为0.3%以下。

2.按照权利要求1所述的方法，其特征在于所述的磷酸钙溶液的制取步骤是使用过量的P2O5浓度为25～45％的磷酸与磷矿或重过磷酸钙进行浸取化学反应，生成磷酸钙溶液。

3.按照权利要求1或2所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤是在搅拌作用下，将磷酸钙溶液逐渐加入浓度为30～60％的硫酸溶液中，在93～140℃的条件下搅拌反应15～60分钟。

4.按照权利要求3所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤是

100～140℃的条件下搅拌反应。

5.按照权利要求4所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤是

100～120℃的条件下搅拌反应。

6.按照权利要求3所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤的搅拌时间为15～45分钟。

7.按照权利要求3所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤的搅拌时间为15～30分钟。

8.一种在磷酸中制造横截面为六边形且具有低磷含量石膏晶须的方

法，它包括磷酸钙溶液的制取步骤、磷酸钙与硫酸反应的步骤和半水或无水石膏晶须的制取步骤；其特征在于磷酸钙溶液的制取步骤中使用P2O5浓度为20～45％的磷酸与磷矿或重过磷酸钙进行浸取反应，浸取化学反应控制温度为80～120℃，经过0.5～3小时的

2+

浸取反应，过滤分出液相，得到含Ca 0.3～1.0mol/L的磷酸钙溶液；磷酸钙溶液与硫酸反应的步骤是在搅拌作用下，将上一步骤制备得到的磷酸钙溶液逐渐加入浓度为30～60％的硫酸溶液中，在表面改性剂存在、90～140℃的条件下搅拌反应15～60分钟，生成石膏晶须悬浮在磷酸或硫酸与磷酸的混酸中；半水或无水石膏晶须的制取步骤是将上述石膏晶须悬浮液过滤、洗涤后，在100-200℃的温度下干燥而成；由此得到的石膏晶须的五氧化二磷含量为0.3%以下。

9.按照权利要求8所述的方法，其特征在于所述的表面改性剂为聚丙烯酰胺类等高分子表面改性剂。

10.按照权利要求8所述的方法，其特征在于所述的磷酸钙溶液与硫酸反应的步骤是

100～120℃的条件下搅拌反应。
