专利号: 2013105115172
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

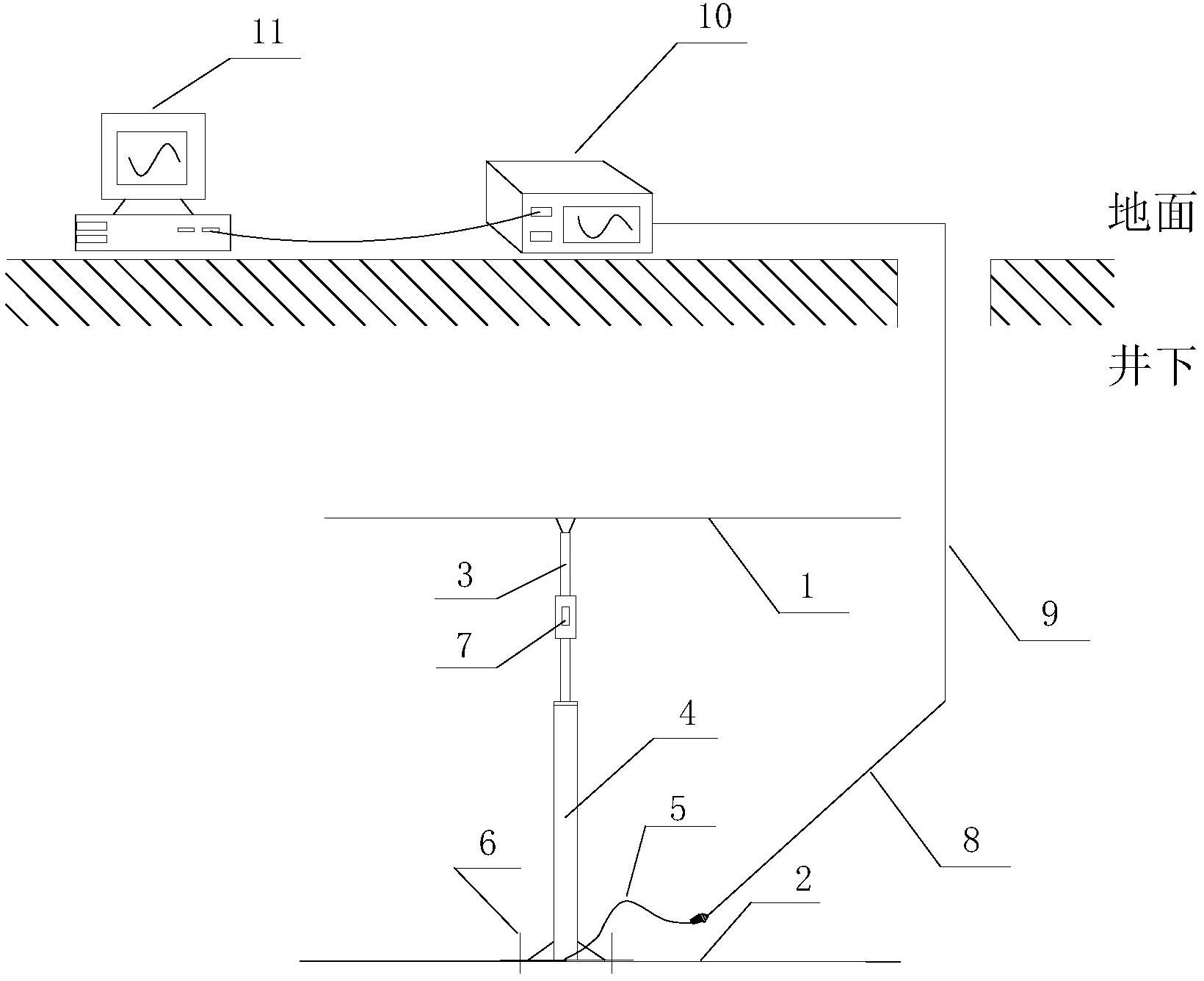

1.一种基于光纤光栅传感的煤矿膏体充填在线监测系统,其特征在于:系统包括:伸缩杆、支撑杆、光纤连接头、地锚、光纤光栅传感器组、光纤、矿用光缆、光纤光栅解调仪和计算机系统;在每个测点的空间被充填之前,支撑杆通过地锚固定到充填空间底板,伸缩杆伸缩支撑充填空间顶板,光纤光栅传感器组安装在伸缩杆中部,支撑杆尾部引出光纤连接头并通过光纤接入矿用光缆,矿用光缆与光纤光栅解调仪连接,从而将光栅监测信号传递至光纤光栅解调仪,光纤光栅解调仪与计算机系统连接,解调后的信号传送至计算机系统,在空间被充填后对膏体充填体进行实时在线监控及分析处理;

所述的光纤光栅传感器组至少各包含1个压力光栅、1个温补光栅和1个位移光栅;

所述的测点可在沿空留巷巷旁充填或采空区充填的充填体内布置有多个,各自的光纤通过并联的方式接入矿用光缆。
