专利号: 2013105372561
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

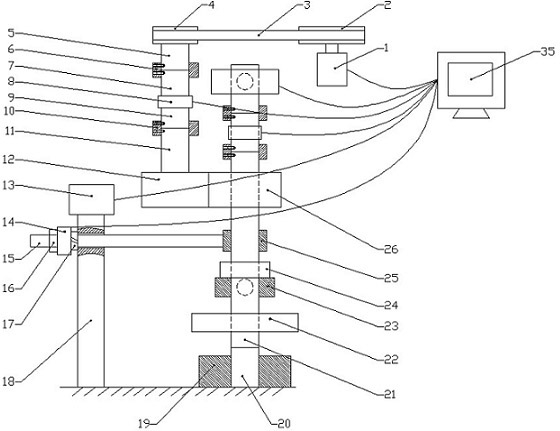

1.一种滚动摩擦磨损试验装置,包括:动力机构、传动机构、第一主轴部分、第二主轴部分、加载机构、支撑机构和信息处理系统,其中,第一主轴部分通过传动机构与动力机构相连,所述第一主轴部分包括第一主轴(11)以及安装在第一主轴(11)下部的主动轮(12),所述第二主轴部分包括第二主轴(21)以及与主动轮(12)接触的从动轮(26),其特征在于:所述第二主轴部分还包括制动装置(33),所述制动装置(33)设置在第二主轴(21)最上部,第二主轴(21)的最下端设有惰轮(22),通过调节惰轮(22)的重量和尺寸改变第二主轴(21)的转动惯量大小,所述加载机构包括加载拉杆(15)、加载螺母(16)、第一电机(13)、带U形槽的固定立壁(18),加载拉杆(15)右端连接第二主轴(21)于从动轮(26)下部,加载拉杆(15)左端紧靠在左侧固定立壁(18)的U形槽中,通过第一电机(13)驱动加载螺母进行加载;

所述第一主轴部分还包括第一传动轴(5)、第一联轴器(6)、第一上联动轴(7)、第一下联动轴(9)、第二联轴器(10)、第一扭矩传感器(8),第一主轴(11)轴心方向为竖直方向,第一扭矩传感器(8)位于第一上联动轴(7)和第一下联动轴(9)之间,用于检测第一主轴(11)的扭矩,第一上联动轴(7)与第一传动轴(5)之间由第一联轴器(6)固定,第一下联动轴(9)与第一主轴(11)之间由第二联轴器(10)固定,主动轮(12)位于第一主轴(11)最下端;

所述第二主轴部分还包括第二传动轴(32)、第三联轴器(31)、第二上联动轴(30)、第二下联动轴(28)、第二扭矩传感器(29)、第四联轴器(27)、第一轴承套(25)、定位块(24)、第二轴承套(23),第二主轴(21)轴心方向为竖直方向,第二扭矩传感器(29)位于第二上联动轴(30)和第二下联动轴(28)之间,第二上联动轴(30)与第二传动轴(32)之间由第三联轴器(31)固定,第二下联动轴(28)与第二主轴(21)之间由第四联轴器(27)固定,从动轮(26)位于第四联轴器(27)下部,与第一主轴(11)上的主动轮(12)在竖直方向上的高度对齐,沿第二主轴(21)向下依次是第一轴承套(25)、定位块(24)、第二轴承套(23),定位块(24)的下端面紧靠在第二轴承套(23)的上端面;

所述支撑机构包括支撑臂(34)和支撑臂轴承底座(19),支撑臂(34)分为竖直臂和上、下两个水平臂共三部分,整体呈“F”形,支撑臂水平臂与第二主轴(21)轴心垂直,下水平臂的一端固定在第二轴承套(23)上,随第二轴承套(23)绕第二主轴(21)转动,另一端与竖直臂相连,第二轴承套上部设有定位块(24),上水平臂一端与制动装置(33)相连,另一端与竖直臂相连,支撑臂竖直段下端通过支撑臂轴承底座(19)固定于地面,支撑臂(34)与第二主轴部分各轴线处于同一个平面内,第二主轴(21)随支撑臂的水平臂段一起绕竖直臂轴心旋转。

2.如权利要求1所述的试验装置,其特征在于,所述传动机构包括第一传动轮(2)、第二传动轮(4)以及连接所述第一传动轮(2)和第二传动轮(4)的传动带(3)。

3.如权利要求1或2所述的试验装置,其特征在于,所述动力机构为第二电机(1)。

4.如权利要求1所述的试验装置,其特征在于,所述加载机构还包括弹簧垫片(17)和压力传感器(14),压力传感器(14)位于加载螺母(16)和弹簧垫片(17)中间。

5.一种模拟轧制及辊锻过程中辊的摩擦磨损的装置,其特征在于,采用上述任一项权利要求所述的试验装置。
