专利号: 2013105379448
申请人: 安徽正远包装科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

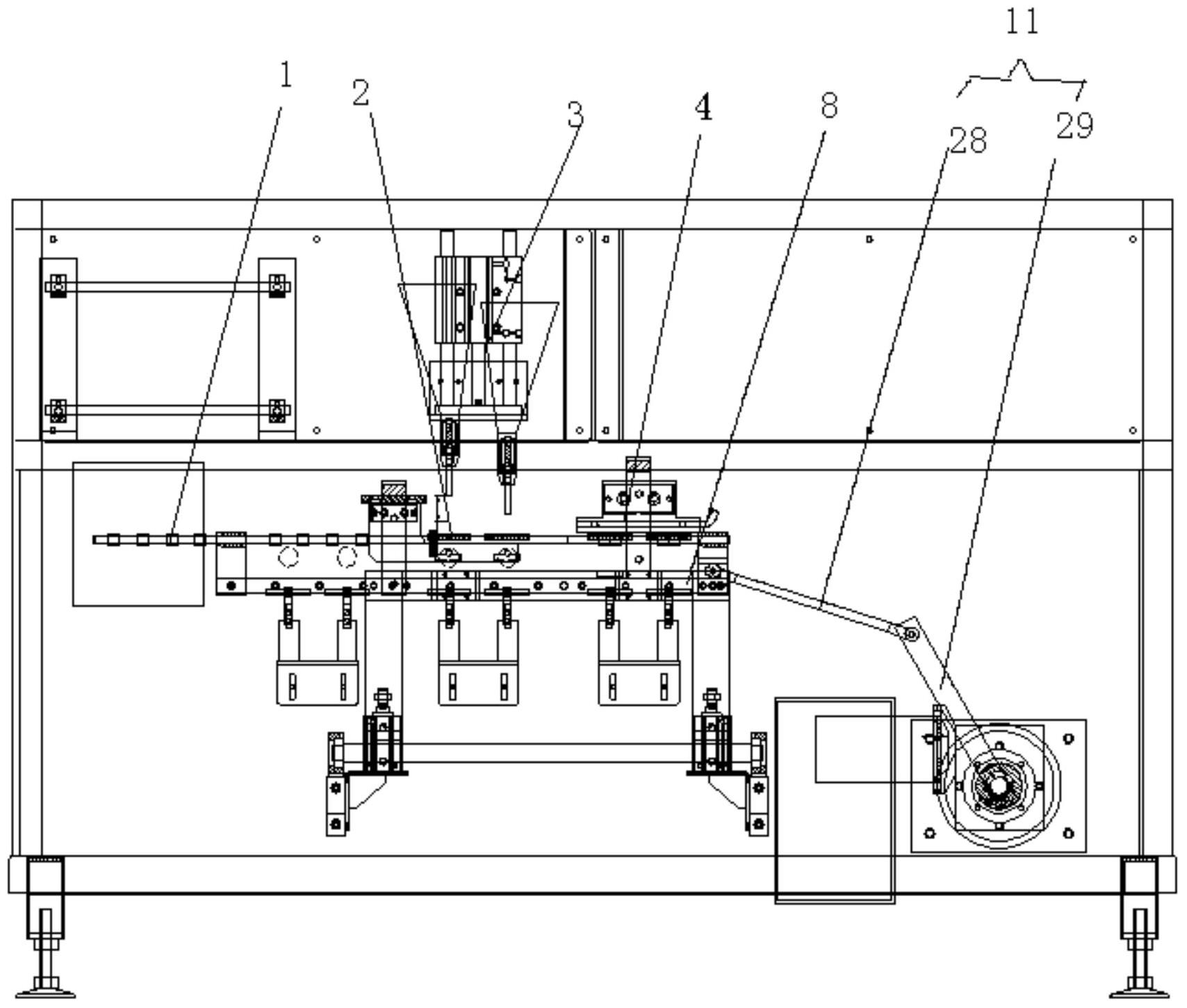

1.一种小袋装茶叶水平包装机,包括有依次水平设置的供袋机构、开袋机构、下料机构和封口机构,其特征在于:所述的供袋机构包括有供袋仓,所述供袋仓的下方设有取袋吸盘,所述取袋吸盘的动作由伸缩气缸和旋转气缸共同作用完成,所述取袋吸盘翻转到水平位置后其一侧设有横穿下料机构和封口结构的水平送袋机构;所述水平送袋机构包括有可移动的两并列的固定杆,所述固定杆上间隔分布有四组八个相互对应的上夹袋机构,所述固定杆的前后移动通过其出料端的拉袋机构驱动,所述固定杆的夹紧对合运动通过其两侧的摆臂带动;所述开袋机构包括有位于下料机构下方两侧的开袋吸盘;所述下料机构包括有可升降的下料斗,所述下料斗出料口的两侧分别转动安装有转轴,所述转轴的中部固定安装有向外侧倾斜张开的撑袋杆,撑袋杆的上端部设有撑袋滚轮,所述撑袋滚轮与其两侧的固定支架板上的撑袋滚轮挡板滚动配合,所述撑袋杆的下端部设有撑袋片,所述撑袋杆两侧的转轴上安装有扭簧,所述扭簧的一端扣在撑袋片上;所述封口机构包括有热封块,所述热封块固定安装在热封口气缸的活塞杆端部,所述热封口气缸位于水平送袋机构的上方;所述下料机构、封口机构工位以及下料机构前的一个工位上分别设有下夹袋机构,所述下夹袋机构包括有三组六个可对合的下夹袋板,所述下夹袋板由对合由其的地段的气缸驱动。

2.根据权利要求1所述的小袋装茶叶水平包装机,其特征在于:所述的供袋仓包括有固定支座,所述固定支座上设有两组放袋槽,所述放袋槽包括有挡袋板,所述挡袋板的两侧分别设有两侧板,所述侧板的下端端部设有向内翻折的支撑边,所述挡袋板的前端安装有其位置可调的挡杆,所述挡杆的底端的安装支杆上设有调节孔。

3.根据权利要求1所述的小袋装茶叶水平包装机,其特征在于:所述的取袋吸盘固定安装在伸缩气缸的活塞杆端部,所述伸缩气缸通过固定板安装在旋转气缸的活塞杆端部。

4.根据权利要求1所述的小袋装茶叶水平包装机,其特征在于:所述上夹袋机构包括有上夹袋块和上夹袋顶杆,所述上夹袋顶杆位于最后一组用于下料,其余三组上夹袋块用于其前端的送袋。

5.根据权利要求1所述的小袋装茶叶水平包装机,其特征在于:所述的固定杆固定安装在导轨上,所述导轨导向配合安装在其两侧的摆臂的导槽内,所述摆臂的底端铰接在摆臂支座上,所述摆臂的中部铰接有连杆,所述连杆的另一端分别安装在摆臂气缸活塞杆端部的横杆上,所述拉袋机构包括有固定安装在固定杆后端的拉杆,所述拉杆的另一端转动安装在后端的摆杆两侧,所述摆杆由电机驱动。
