专利号: 2013105498470
申请人: 皖西学院
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

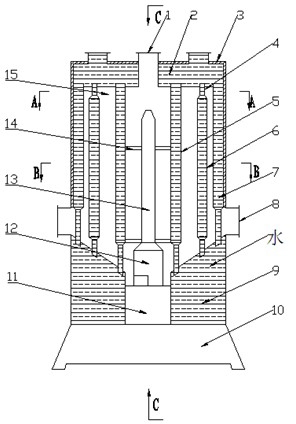

1.一种生物质旋风节能环保锅炉,包括燃料进口(1)、上部出水箱(2)、排烟口(8)、下部进水箱(9)、底座(10)、烟灰仓(11),其特征在于,所述下部进水箱(9)与上部出水箱(2)之间,自内向外依次为内水套(5)、集烟仓(15)、中间水套(6)、集烟仓(15)和外水套(7),所述内水套(5)和外水套(7)上端直接连接上部出水箱(2),中间水套(6)的上端通过多个连接管(4)连接上部出水箱(2),所述内水套(5)、中间水套(6)和外水套(7)下端均通过多个连接管(4)连接下部进水箱(9),所述下部进水箱(9)的上盖为收灰漏斗(18),收灰漏斗(18)的漏斗口连接烟灰仓(11),烟灰仓(11)设置在下部进水箱(9)中,烟灰仓(11)连接清灰道(17),烟灰仓(11)上方设置旋风集气室(12),旋风集气室(12)的进风口与进风道(16)相切,旋风集气室(12)顶部连接旋风送风筒(13),旋风送风筒(13)通过至少一个炉排(14)固定在内水套(5)中心位置。

2.根据权利要求1所述的生物质旋风节能环保锅炉,其特征在于,所述排烟口(8)安装在外水套(7)下端的连接管(4)处。

3.根据权利要求1所述的生物质旋风节能环保锅炉,其特征在于,所述外水套(7)及上部出水箱(2)外部设有保温外壳(3)。

4.根据权利要求1所述的生物质旋风节能环保锅炉,其特征在于,所述旋风送风筒(13)上设有中心排气孔(19)和圆周排气孔(20);所述中心排气孔(19)与燃料进口(1)的中轴线重合。
