专利号: 2013105502989
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

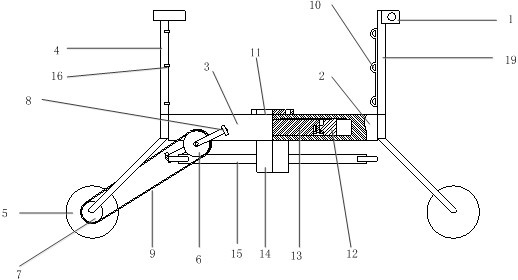

1.一种可折叠为轮椅的自行车,包括车把(1)、车轮(5)、前车架(2)、后车架(3)、小轮架(14)、链条(9)、脚蹬(8)、牙盘(6)和飞轮(7),其特征在于:车架由相互连接的前车架(2)和后车架(3)组成,牙盘(6)固定在后车架(3)上,坐凳通过坐凳杆(4)安装在靠近后轮的后车架(3)上,车把(1)通过导向杆(19)与前车架(2)连接;前车架(2)和后车架(3)之间设有折叠机构,前车架(2)和后车架(3)相对连接的端面上均开有方形腔,折叠机构包括第一连接杆(13)和两个第二连接杆(12),两个第二连接杆(12)分别安装在前车架(2)和后车架(3)的方形腔内,两个第二连接杆(12)之间铰接有第一连接杆(13);前车架(2)和后车架(3)相对连接的下侧均安装有小轮架(14),小轮杆(15)插入到两个小轮架(14)下端或一侧的开孔中;靠背卷帘(20)沿导向杆(19)长度方向安装在导向杆内,靠背卷帘上(20)设有靠背卷帘环扣(10),坐凳杆(4)上设有与靠背卷帘环扣(10)对应的靠背卷帘挂钩(16);坐凳卷帘(21)沿前车架(2)长度方向安装在前车架一侧,坐凳卷帘上设有坐凳卷帘环扣(17),后车架(3)一侧设有与坐凳卷帘环扣对应的坐凳卷帘挂钩(18)。

2.根据权利要求1所述的一种可折叠为轮椅的自行车,其特征在于:所述的前车架(2)在与后车架(3)相对连接处的上侧设有凸起,后车架(3)在与前车架(2)相对连接处的上侧设有用于扣住凸起的连接钩(11)。

3.根据权利要求1所述的一种可折叠为轮椅的自行车,其特征在于:当轮椅使用状态时,所述的折叠机构展开,第一连接杆(13)分别与两个第二连接杆(12)相互弯折成固定直角,小轮杆(15)上端插入到小轮架(14)下端的开孔中,靠背卷帘(20)和坐凳卷帘(21)展开,靠背卷帘环扣(10)扣在靠背卷帘挂钩(16)上,坐凳卷帘环扣(17)扣在坐凳卷帘挂钩(18)上。

4.根据权利要求1所述的一种可折叠为轮椅的自行车,其特征在于:当自行车使用状态时,所述的折叠机构折叠,第一连接杆(13)和两个第二连接杆(12)装入前车架(2)和后车架(3)的方形腔内,靠背卷帘(20)和坐凳卷帘(21)收起分别装入到导向杆(19)和前车架(2)中,每个小轮杆(15)上端插入到各自小轮架(14)靠近车轮一侧的开孔中。

5.根据权利要求1所述的一种可折叠为轮椅的自行车,其特征在于:所述的两个第二连接杆(12)与第一连接杆(13)的连接处均设有凹槽,当轮椅使用状态时,第一连接杆(13)两端分别卡在两侧第二连接杆(12)的两个凹槽内。

6.根据权利要求1所述的一种可折叠为轮椅的自行车,其特征在于:所述的两个第二连接杆(12)与第一连接杆(13)通过快拆螺母(18)铰接。
