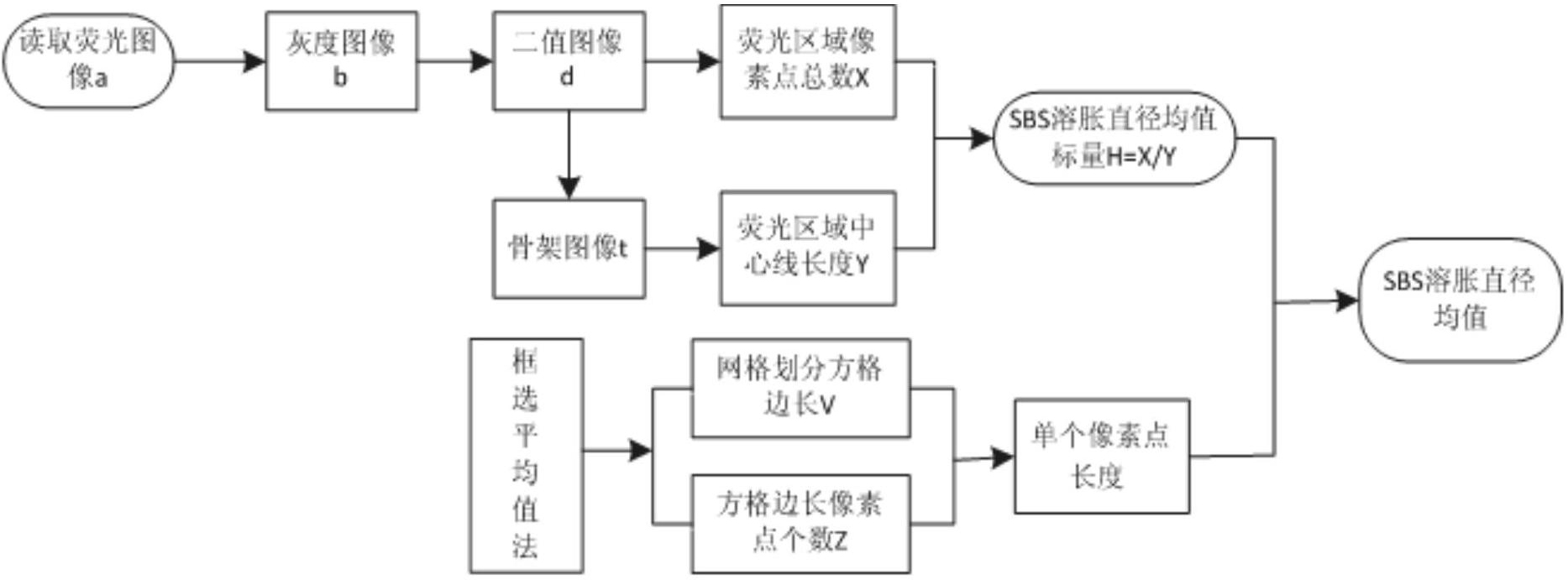

1.一种改性沥青SBS改性剂溶胀直径均值的测试方法，其特征在于，具体步骤如下：步骤1：读取SBS改性沥青的荧光显微图真彩图像；将荧光显微图真彩图像转换为灰度图像；

步骤2：调用d=im2bw(b,graythresh(b))函数对灰度图像进行二值处理得到二值图像，二值图像中黑色部分代表沥青，白色部分代表SBS改性剂；再调用X=bwarea(d)函数读取二值图像中白色部分像素点的个数，记为X(pix)，X(pix)即为SBS改性剂在二值图像中的面积；

步骤3：调用t=bwmorph(d,'skel',inf)函数对二值图像进行骨架化处理得到骨架化图像，骨架化图像中白色部分为SBS改性剂的中心线；再调用Y=bwarea(t)函数读取骨架化图像中白色部分像素点的个数，记为Y(pix)，Y(pix)是SBS改性剂中心线的长度；

步骤4：对骨架化图像进行单个像素尺寸标定：将骨架化图像进行正方形网格划分得到方格网图；通过荧光显微设备标定得到方格网图中每个小方格边长值v，单位：μm；读取小方格中边长方向的像素点个数Z（pix），计算得到一个像素点代表骨架化图像中的实际长度 单位：μm/pix；

步骤5： 计算SBS实际溶胀直径均值

单位：μm。

2.如权利要求1所述的改性沥青SBS改性剂溶胀直径均值的测试方法，其特征在于，其特征在于，所述步骤4中将骨架化图像进行正方形网格划分所采用的边长为5μm～15μm。
