1.一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，该方法步骤如下，(1)取适量钛酸四丁酯，以每分钟1～2滴的速度滴加硝酸，在50～70℃下恒温搅拌

30～60min，得到透明红色溶液，然后加入聚乙烯吡咯烷酮搅拌3～5h使其充分溶解均匀，再静止1～2h得到前驱体溶液；

(2)在环境温度为18～22℃，环境湿度为35～55％，固化距离为15～20cm，聚四氟乙烯针管和不锈钢针头水平横向倾斜角度为14～16°的条件下进行静电纺丝制备PVP／TiO2复合纤维，用不锈钢电极作为纺丝溶液的导电棒，负极接收装置为经预处理的玄武岩纤维棉；

(3)将玄武岩纤维棉基体上负载的PVP／TiO2复合纤维在高温炉中空气气氛下在

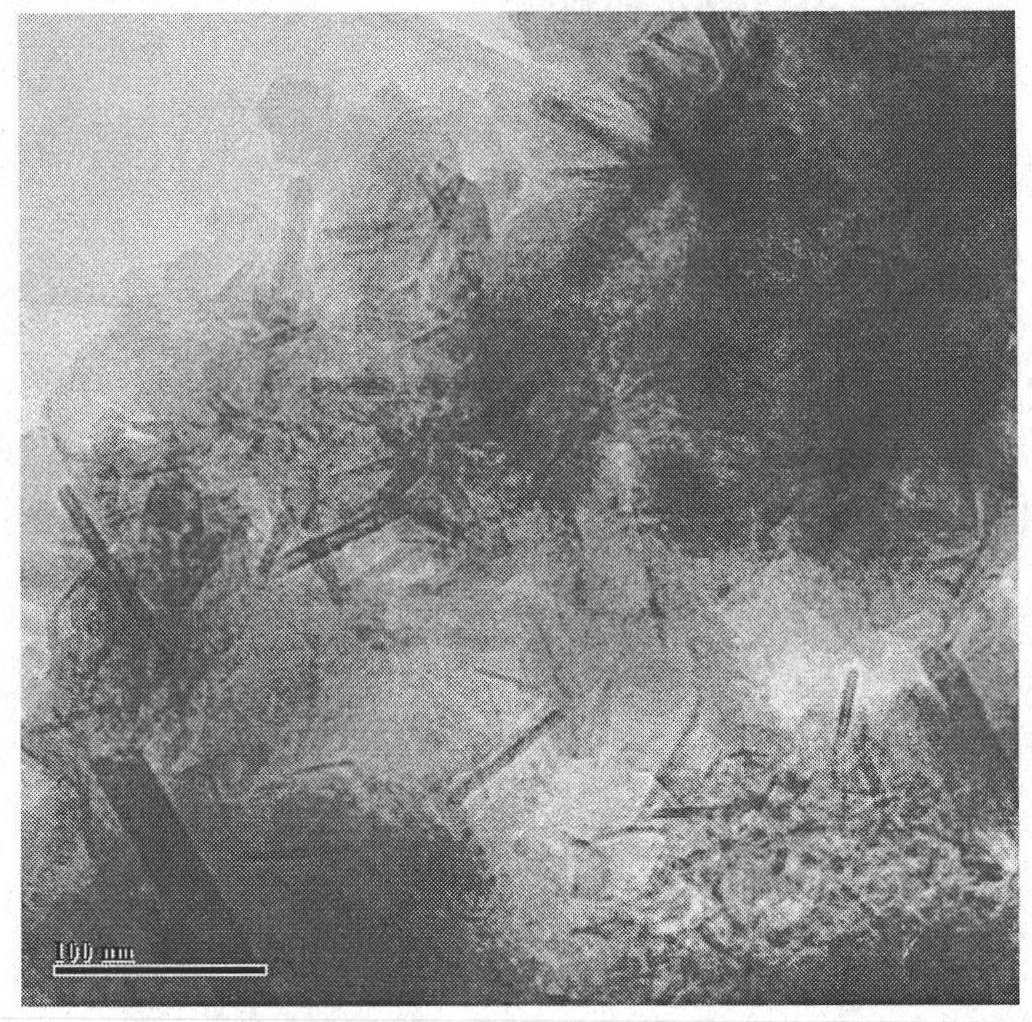

400℃～700℃焙烧1.5～2h，升温速率为3～5℃／min，自然降温至室温，得到玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂。

2.根据权利要求1所述的一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，所述玄武岩纤维棉预处理为化学镀包覆金属层。

3.根据权利要求1所述的一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，所述聚乙烯吡咯烷酮为PVPk90，使用前研磨5～15min。

4.根据权利要求1所述的一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，聚乙烯吡咯烷酮用量为溶液总质量的6-10％。

5.根据权利要求1所述的一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，以预处理的玄武岩纤维毡为载体，负载TiO2纳米纤维。

6.根据权利要求1所述的一种玄武岩纤维棉基体上负载TiO2纳米纤维光催化剂的制备方法，其特征在于，玄武岩纤维棉化学镀镍包覆金属层采用如下方法：玄武岩纤维毡首先进行350-550℃的热处理，然后进行化学镀镍；

化学镀的镀液组成为主盐硫酸镍NiSO4·6H2O(28-36g／L)，还原剂次亚磷酸钠NaH2PO2·H2O(24-32g／L)，乳酸+丙酸(6-10g／L)，缓冲剂无水乙酸钠NaHCO3(10-20g／L)，稳定剂硫脲CS(NH2)2(1-2mg/L)，沉积条件为：pH值为4.4-5.4，时间30-90min，反应温度

80-95℃。
