1.一种增强白泥纤维强度的改性方法，其特征在于，包括以下步骤：

1)称取一定量的聚乙烯醇、水、H2O2及氢氧化钠，将称取的聚乙烯醇溶解到水中，搅拌均匀后，得透明的聚乙烯醇溶液，再向聚乙烯醇溶液加入H2O2，然后再加入氢氧化钠，充分反应后，得反应物，其中，聚乙烯醇与水的质量比为1：8-12，H2O2与聚乙烯醇的质量比为1：

100-200，H2O2与氢氧化钠的质量比为100：3-7；

2)称取一定量的Al2(SO4)3，将Al2(SO4)3与步骤1)得到的反应物混合均匀，并充分反应后，得混合溶液，然后将混合溶液的pH值调整至6-10，得无机纤维软化增强剂，其中，聚乙烯醇与Al2(SO4)3的质量比为1：0.5-1；

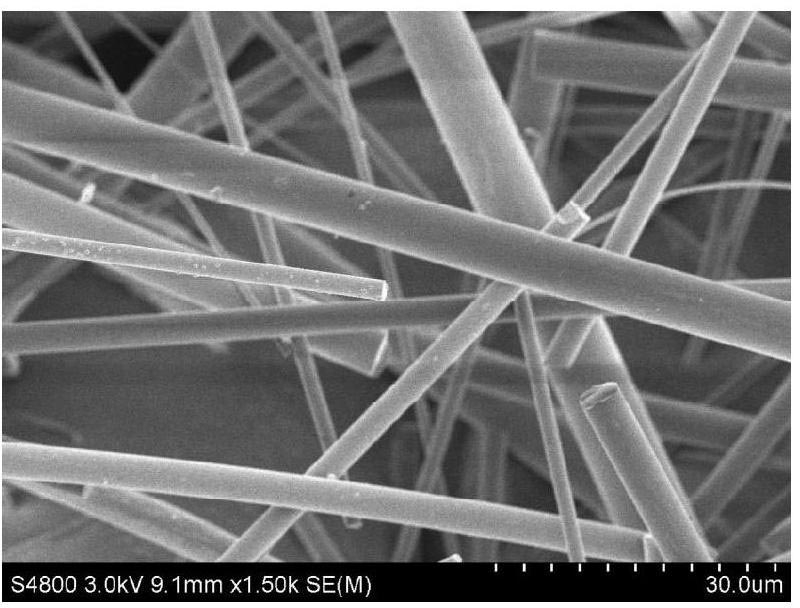

3)按比例为150mL：2-5g取水及白泥纤维，将白泥纤维加入到水中，然后再加入步骤2)得到的无机纤维软化增强剂，搅拌均匀并浸泡后，得改性后的白泥纤维，其中，白泥纤维与无机纤维软化增强剂的质量比为1：3-5。

2.根据权利要求1所述的增强白泥纤维强度的改性方法，其特征在于，步骤1)中将聚乙烯醇溶液溶解到水中的过程中水的温度为60-85℃。

3.根据权利要求1所述的增强白泥纤维强度的改性方法，其特征在于，步骤1)中反应的反应温度为60-85℃，反应时间为2-5h。

4.根据权利要求1所述的增强白泥纤维强度的改性方法，其特征在于，步骤2)中反应的反应温度为80-100℃，反应时间为20-50min。

5.根据权利要求1所述的增强白泥纤维强度的改性方法，其特征在于，步骤3)的具体操作过程为：称取一定量的白泥纤维、水及十六烷基三甲基溴化铵，将白泥纤维加入到水中，然后再加入步骤2)得到的无机纤维软化增强剂，搅拌均匀后加入十六烷基三甲基溴化铵，浸泡后，得改性后的白泥纤维，其中，白泥纤维与无机纤维软化增强剂的质量比为1：3-5，水与白泥纤维的比例为150mL：2-5g，水与十六烷基三甲基溴化铵的比例为150mL：0.75-1.5g。

6.根据权利要求1或5所述的增强白泥纤维强度的改性方法，其特征在于，步骤3)中浸泡的浸泡时间为30-60min。
