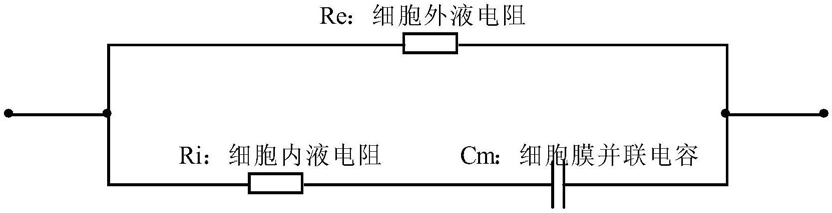

1.基于共振频率的手掌电阻抗频谱测量仪，包括单片机核心模块，电源模块，扫频正弦信号发生器模块，电压/电流转换模块，峰值检测模块，电感匹配电路模块，继电器控制测量电极切换电路模块和PC机，扫频正弦信号发生器模块的输入端与单片机核心模块连接，扫频正弦信号发生器模块的输出端与电压/电流转换模块输入端连接，电压/电流转换模块的输出端与电感匹配模块输入端、峰值检测模块的一个输入端连接，电感匹配模块输出端与继电器控制测量电极切换模块连接，继电器控制测量电极切换模块连接手掌组织的输入端；峰值检测模块的另一输入端连接到手掌组织的输出端，峰值检测模块的输出端连接到单片机核心模块；单片机机核心模块通过I/O口与PC机输入端连接完成数据传输；

所述电源模块为扫频正弦信号发生器模块、电压/电流转换模块、继电器控制测量电极切换模块、峰值检测模块和单片机核心模块供电，其特征在于：

单片机核心模块包括单片机芯片IC0、第十芯片IC10、第二晶振X2、第三晶振X3、第十电感L10、第二十二电阻R22、第三十二电容C32、第三十三电容C33、第三十四电容C34、第三十五电容C35、第三十六电容C36、第三十七电容C37、第三十八电容C38、第三十九电容C39；单片机芯片IC0共64个管脚，单片机芯片IC0的1管脚与+5V电源相连接；单片机芯片IC0的3管脚与第三十二电容C32的一端、第二晶振X2的一端相连；第三十二电容C32的另一端接地，第二晶振X2的另一端与单片机芯片IC0的4管脚、第三十三电容C33的一端相连接；第三十三电容C33的另一端接地；单片机芯片IC0的5管脚与第二十二电阻R22的一端、第三晶振X3的一端、第三十四电容的一端相连；单片机芯片IC0的6管脚与第二十二电阻R22的另一端、第三晶振X3的另一端、第三十五电容C35的一端相连；第三十四电容C34的另一端接地；第三十五电容C35的另一端接地；单片机芯片IC0的第11管脚接地；单片机芯片IC0的13管脚与第三十七电容C37的一端、第三十六电容C36的正端、第十电感L10的一端相连；第三十六电容C36的负端接地，第三十七电容C37的另一端接地，第十电感L10的另一端与第十芯片IC10的3管脚、第三十九电容C39的正端相连；第三十九电容C39的负端接地；第十芯片IC10的1管脚与+5V电源、第三十八电容C38的正端相连；第三十八电容的负端接地，第十芯片IC10的2管脚接地；单片机芯片IC0的20管脚、36管脚、26管脚、

42管脚、27管脚分别与继电器控制测量电极切换模块的5个输出端W1、W2、W3、W4、W5相连接；单片机芯片IC0的52管脚、5管脚、53管脚、6管脚、60管脚、13管脚、19管脚、35管脚分别与扫频正弦信号发生器模块第四芯片IC4的4管脚、3管脚、2管脚、1管脚、28管脚、27管脚、26管脚、25管脚相连接；单片机芯片IC0的43管脚与峰值检测模块第七芯片IC7、第八芯片IC8的1管脚和14管脚相连；单片机芯片IC0的16管脚、24管脚、32管脚、49管脚、

50管脚、51管脚、54管脚、57管脚接地；所述的单片机芯片IC0选用的型号为意法半导体公司生产的低功耗处理器STM32F103RBT6，3.3V电源稳压芯片IC10选用的型号为AME1117；

电源模块包括第一芯片IC1、第二芯片IC2、第三芯片IC3、第一可变电阻R1、第一电感L1、第一肖特基二极管D1、第一电容C1、第二电容C2、第三电容C3、第四电容C4、第五电容C5、第六电容C6、第七电容C7、第八电容C8、第九电容C9、第十电容C10、第十一电容C11、第十二电容C12、第十三电容C13；第一芯片IC1的1管脚与第一电容C1的一端、第三电容C3的正极相连，第一电容C1的另一端接地，第三电容C3的负极接地；第一芯片IC1的2管脚与第二芯片IC2的1管脚相连；第一芯片IC1的3管脚与第五电容的正极、第七电容的一端相连，第五电容C5的负极接地，第七电容C7的另一端接地；第二芯片IC2的2管脚与第二电容C2的一端、第四电容C4的负极相连，第二电容C2的另一端接地，第四电容的正极接地；第二芯片IC2的3管脚与第六电容C6的负极、第八电容C8的一端相连，第六电容C6的正极接地，第八电容的另一端接地；第三芯片IC3的1管脚与第十一电容C11的一端相连，第十一电容C11的另一端与第三芯片IC3的8管脚、第一二极管D1的阴极、第一电感L1的一端相连，第一二极管D1的阳极接地，第一电感L1的另一端与第十二电容C12的一端、第十三电容C13的正极、第一可变电阻的一端相连，第十二电容C12的另一端接地，第十三电容C13的负极接地，第一可变电阻R1的另一端与第三芯片IC3的4管脚相连，第一可变电阻R1的可调电阻端接地；第三芯片IC3的7管脚与第九电容C9的一端、第十电容C10的一端相连，第九电容C9的另一端接地，第十电容C10的另一端接地；第三芯片IC3的6管脚接地，2管脚、3管脚、5管脚均悬空；所述的第一芯片IC1的型号为LM7812，第二芯片IC2的型号为LM7912，第三芯片IC3的型号为TPS5450；

扫频正弦信号发生器模块包括第四芯片IC4、第一晶振X1、第二可变电阻R2、第三电阻R3、第四电阻R4、第五电阻R5、第二电感L2、第三电感L3、第四电感L4、第十四电容C14、第十五电容C15、第十六电容C16、第十七电容C17、第十八电容C18、第十九电容C19、第二十电容C20、第二十一电容C21；第四芯片IC4的1管脚、2管脚、3管脚、4管脚、25管脚、26管脚、

27管脚、28管脚依次与单片机的8个I/O口：C1、C2、C3、C4、C5、C6、C7、C8相连接；第5管脚接地，第6管脚接+5V电源，第7管脚接单片机的W_CLK管脚，第8管脚接单片机的FQ_UD管脚；第9管脚连接第一晶振X1的3管脚，第一晶振X1的1管脚悬空，第一晶振X1的2管脚接地，第一晶振的4管脚连接+5V电源；第四芯片IC4的10管脚接地，11管脚接+5V，12管脚连接第三电阻R3的一端，第三电阻R3的另一端接地；第四芯片IC4的13管脚、14管脚悬空，第15管脚连接第十四电容C14的一端、第二可变电阻R2的可调电阻端，第14电容C14的另一端接地，第二可变电阻R2的一端接地，第二可变电阻的另一端接+5V电源；第四芯片IC4的24管脚接地，23管脚接+5V电源，22管脚连接单片机的RESET管脚，21管脚连接第四电阻R4的一端、第二电感L2的一端、第十五电容C15的一端、第十六电容C16的一端，第四电阻R4的另一端、第十五电容的另一端接地；第十六电容C16的另一端、第二电感L2的另一端与第十七电容C17、第十八电容C18、第三电感L3的一端相连，第十七电容C17的另一端接地；第三电感L3的另一端、第十八电容C18的另一端与第十九电容C19的一端、第二十电容C20的一端、第四电感L4的一端相连，第十九电容C19的另一端接地；第四电感L4的另一端、第二十电容C20的另一端与第二十一电容C21的一端、第五电阻R5的一端、第

16管脚、SIA相连，第二十一电容C21的另一端接地，第五电阻R5的另一端接地；第17管脚、20管脚悬空，第19管脚接地，第18管脚接+5V电源；所述的第四芯片IC4的型号为AD公司生产DDS芯片AD9850；

电压/电流转换模块包括第五芯片IC5、第六芯片IC6、第六电阻R6、第七电阻R7、第八电阻R8、第九电阻R9、第二十二电容C22、第二十三电容C23、第二十四电容C24、第二十五电容C25；第五芯片IC5的1管脚与第二十二电容C22的一端、扫频正弦信号发生器模块的输出SIA相连；第二十二电容C22的另一端与第五芯片IC5的4管脚、第六芯片IC6的6管脚、

7管脚、第八电阻R8的一端相连；第八电阻R8的另一端与第六芯片IC6的3管脚、第二十四电容C24的一端相连，第二十四电容C24的另一端接地；第五芯片IC5的2管脚接-12V电源，3管脚悬空；第五芯片IC5的5管脚与6管脚、第九电阻R9的一端相连，第九电阻R9的另一端与第六芯片IC6的5管脚、第二十五电容C25的一端、第二十五电容的另一端连接输出Iout；第五芯片IC5的7管脚与+12V电源相连接；第五芯片IC5的8管脚与第六芯片IC6的1管脚、第六电阻R6的一端、第二十三电容C23的一端相连，第六电阻R6的另一端、第二十三电容C23的另一端与第六芯片IC6的2管脚、第七电阻R7的一端相连，第七电阻R7的另一端接地；第六芯片IC6的4管脚与-12V电源相连，第8管脚与+12V电源相连；所述的第五芯片IC5的型号为AD公司生产的高速仪表放大器芯片AD8130，第六芯片IC6的型号为AD公司生产Fast FET放大器AD8066；

电感匹配模块包括Lin接口、Lout接口、第五电感L5、第六电感L6、第七电感L7、第八电感L8、第九电感L9；Lin接口的1、2、3、4、5管脚分别连接第九电感L9一端、第八电感L8的一端、第七电感L7的一端、第六电感L6一端、第五电感L5一端，第五电感L5的另一端、第六电感L6的另一端、第七电感L7的另一端、第八电感L8的另一端、第九电感L9的另一端分别与Lout接口的1、2、3、4、5管脚相连接；

峰值检测模块包括第七芯片IC7、第八芯片IC8、第九芯片IC9、第十电阻R10、第十一电阻R11、第十二电阻R12、第十三电阻R13、第十四电阻R14、第十五电阻R15、第二十六电容C26、第二十七电容C27、第二十八电容C28、第二十九电容C29、第三十电容C30、第三十一电容C31；第七芯片IC7的1管脚与14管脚、第八芯片IC8的1管脚、第八芯片IC8的14管脚相连；第7芯片IC7的2管脚与+15V电源、第八芯片的2管脚、第二十六电容C26的一端相连接，第二十六电容C26的另一端接地；第七芯片IC7的3管脚与5管脚、9管脚、第十三电阻R13的一端相连，第十三电阻R13的另一端与第九芯片IC9的3管脚、第十四电阻R14的一端相连，第十四电阻R14的另一端与第八芯片IC8的3管脚、9管脚、第十电阻R10的一端相连，第十电阻R10的另一端与第八芯片IC8的5管脚、第十一电阻R11的一端相连，第十一电阻R11的另一端与第七芯片IC7的6管脚相连；第七芯片IC7的4管脚与第二十七电容C27的一端相连，第二十七电容C27的另一端接地；第七芯片IC7的7管脚与-15V电源、第八芯片IC8的7管脚、第二十九电容C29的一端相连，第二十九电容C29的另一端接地；第七芯片IC7的8管脚与13管脚接模拟地，第10、11、12管脚悬空；第八芯片IC8的4管脚与第二十八电容C28的一端相连，第二十八电容C28的另一端接地；第八芯片IC8的6管脚与第十二电阻R12的一端相连，第十二电阻R12的另一端接地；第八芯片IC8的8管脚、13管脚接地，第10、11、12管脚悬空；第九芯片IC9的1、5、8管脚悬空，2管脚与第十五电阻R15的一端、第十六电阻R16的一端相连，第十五电阻R15的另一端接地，第十六电阻R16的另一端与OUT插口、第九芯片的6管脚相连；第九芯片的4管脚与-15V电源、第三十电容C30的一端相连，第三十电容C30的另一端接地；第九芯片IC9的7管脚与+15V电源、第三十一电容C31的一端相连，第三十一电容的另一端接地；所述的第七芯片IC7和第八芯片IC8的型号均为AD公司生产的单片峰值探测器PKD01，第九芯片IC9的型号为AD公司生产的精密运算放大器OP27；

继电器控制测量电极切换模块包含第一继电器S1、第二继电器S2、第三继电器S3、第四继电器S4、第五继电器S5、第一三极管Q1、第二三极管Q2、第三三极管Q3、第四三级管Q4、第五三极管Q5、第二肖特基二极管D2、第三肖特基二极管D3、第四肖特基二极管D4、第五肖特基二极管D5、第六肖特基二极管D6、第十七电阻R17、第十八电阻R18、第十九电阻R19、第二十电阻R20、第二十一电阻R21、Control接口、Signal Input接口、Signal Output接口；第一继电器S1的1管脚、4管脚悬空；第一继电器的2管脚与+5V电源、第三十二电容C32的一端、第三十三电容C33的一端、第二肖特基二极管D2的阴极相连，第三十二电容C32的另一端接地，第三十三电容C33的另一端接地，第二肖特基二极管D2的阳极与第一继电器S1的5管脚、第一三极管Q1的3管脚相连，第一三极管的2管脚与Control接口的5管脚相连，第一三极管的1管脚接地；第一继电器S1的三管脚与Signal Input接口的1管脚相连，第一继电器S1的6管脚与Signal Output接口的1管脚相连；第二继电器S2的1管脚、4管脚悬空；第二继电器S2的2管脚与+5V电源、第三肖特基二极管D3的阴极相连，第三肖特基二极管D3的阳极与第二继电器S2的5管脚、第二三极管Q2的3管脚相连，第二三极管Q2的2管脚与第十八电阻R18的一端相连，第十八电阻R18的另一端与Control接口的4管脚相连，第二三极管Q2的1管脚接地；第二继电器S2的3管脚与Signal Input接口的2管脚相连，第二继电器S2的6管脚与Signal Output接口的2管脚相连；第三继电器S3的1管脚、4管脚悬空；第三继电器S3的2管脚与+5V电源、第四肖特基二极管D4的阴极相连，第四肖特基二极管D4的阳极与第三继电器S3的5管脚、第三三极管Q3的3管脚相连，第三三极管Q3的2管脚与第十九电阻R19的一端相连，第十九电阻R19的另一端与Control接口的3管脚相连，第三三极管Q3的1管脚接地；第三继电器S3的3管脚与Signal Input接口的3管脚相连，第三继电器S3的6管脚与Signal Output接口的3管脚相连；第四继电器S4的1管脚、4管脚悬空；第四继电器S4的2管脚与+5V电源、第五肖特基二极管D5的阴极相连，第五肖特基二极管D5的阳极与第四继电器S4的5管脚、第四三极管Q4的3管脚相连，第四三极管Q4的2管脚与第二十电阻R20的一端相连，第二十电阻R20的另一端与Control接口的2管脚相连，第四三极管Q4的1管脚接地；第四继电器S4的3管脚与Signal Input接口的4管脚相连，第四继电器S4的6管脚与Signal Output接口的4管脚相连；第五继电器S5的1管脚、4管脚悬空；第五继电器S5的2管脚与+5V电源、第六肖特基二极管D6的阴极相连，第六肖特基二极管D6的阳极与第五继电器S5的

5管脚、第五三极管Q5的3管脚相连，第五三极管Q5的2管脚与第二十一电阻R21的一端相连，第二十一电阻R21的另一端与Control接口的1管脚相连，第五三极管Q5的1管脚接地；第五继电器S5的3管脚与Signal Input接口的5管脚相连，第五继电器S5的6管脚与Signal Output接口的5管脚相连；Signal Output接口与5个测量电极W1、W2、W3、W4、W5相连；所述的继电器S1、S2、S3、S4、S5的型号为HK4100f–DC5V-SHG。
