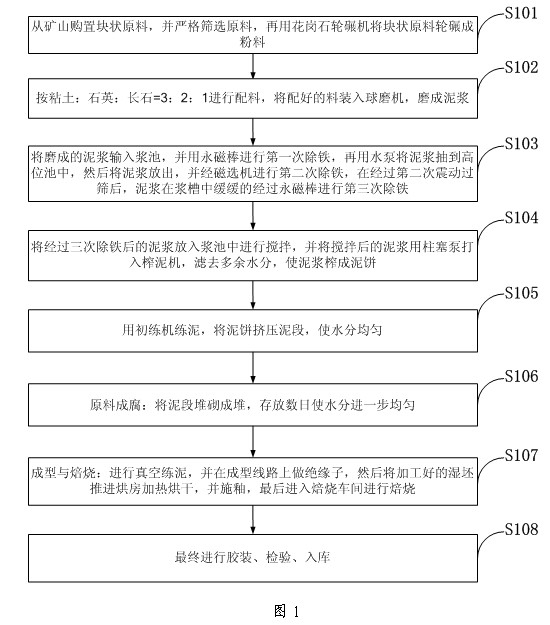

1.一种耐光老化陶瓷绝缘子的制备方法，其特征在于，该耐光老化陶瓷绝缘子的制备方法包括以下步骤：步骤一，从矿山购置块状原料，筛选原料，再用花岗石轮碾机将块状原料轮碾成粉料；

步骤二，按粘土：石英：长石=3：2：1进行配料，将配好的料装入球磨机，磨成泥浆；

步骤三，将磨成的泥浆输入浆池，并用永磁棒进行第一次除铁，再用水泵将泥浆抽到高位池中，然后将泥浆放出，并经磁选机进行第二次除铁，在经过第二次振动过筛后，泥浆在浆槽中缓缓地经过永磁棒进行第三次除铁；

步骤四，将经过三次除铁后的泥浆放入浆池中进行搅拌，并将搅拌后的泥浆用柱塞泵打入榨泥机，滤去多余水分，使泥浆榨成泥饼；

步骤五，用初练机练泥，将泥饼挤压泥段，使水分均匀；

步骤六，原料成腐，将泥段堆砌成堆，存放数日使水分均匀；

步骤七，成型与焙烧，进行真空练泥，并在成型线路上做绝缘子，然后将加工好的湿坯推进烘房加热烘干，并施釉，最后进入焙烧车间进行焙烧；

步骤八，最终进行胶装、检验、入库；

在步骤七中，施釉是在坯体上上一层白色或棕色的釉层，焙烧温度为1354度；

在步骤八中，胶装采用525号水泥；

该耐光老化陶瓷绝缘子的制备方法用于生产高压悬式绝缘子、高压针式绝缘子、高压支柱绝缘子、瓷横担或低压绝缘子。
