1.一种金属离子炭化吸附材料，其特征在于，是使用环氧氯丙烷对聚乙烯亚胺进行交联改性，然后炭化形成的，其中聚乙烯亚胺与环氧氯丙烷的质量比为1∶0.5～0.6。

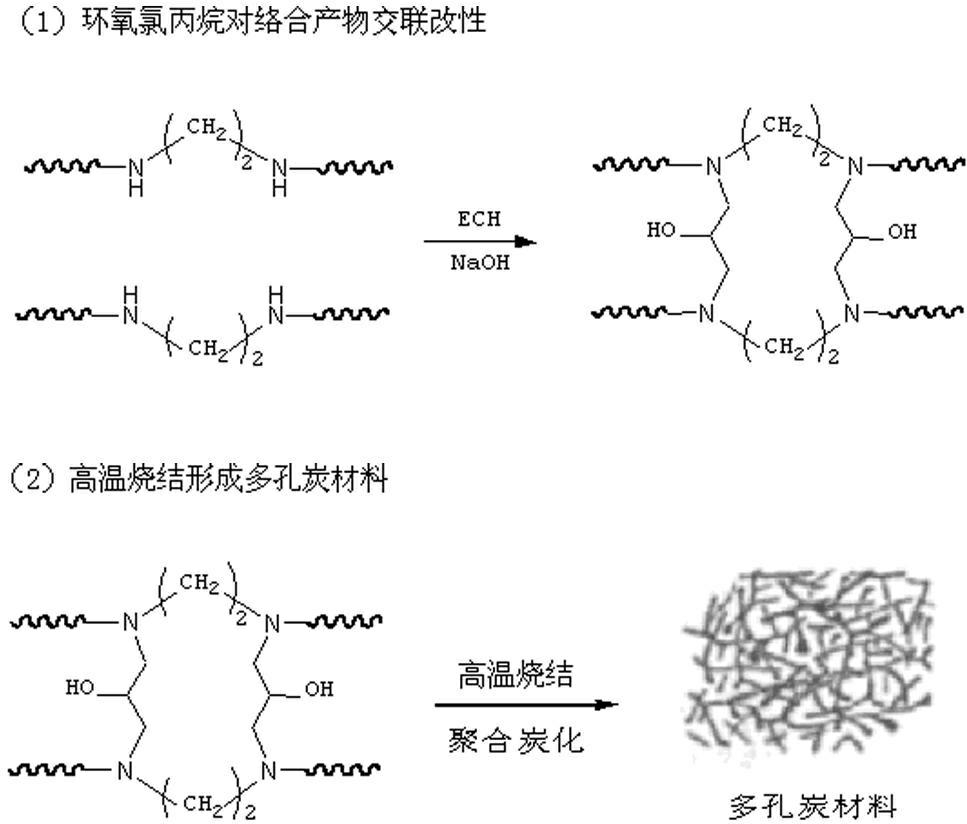

2.权利要求1所述的金属离子炭化吸附材料的制备方法，其特征在于，步骤为：（1）将环氧氯丙烷ECH的乙醇溶液滴加入聚乙烯亚胺PEI的水溶液中，调节溶液体系pH=7～8，搅拌反应1～2h得到交联改性聚乙烯亚胺CPEI，其中乙烯亚胺与环氧氯丙烷的质量比为1∶0.5～0.6；

（2）将交联改性聚乙烯亚胺CPEI置于炭化炉内，升温至200～300℃，炭化2～3h，即得成品CCPEI。

3.根据权利要求2所述的金属离子炭化吸附材料的制备方法，其特征在于，步骤（1）中所述的聚乙烯亚胺水溶液的质量浓度为40～60%，所述的环氧氯丙烷乙醇溶液的质量浓度为40～60%。

4.根据权利要求2所述的金属离子炭化吸附材料的制备方法，其特征在于，步骤（1）中所述的环氧氯丙烷乙醇溶液与聚乙烯亚胺水溶液在30～40℃条件下搅拌反应1～2h。

5.根据权利要求2所述的金属离子炭化吸附材料的制备方法，其特征在于，步骤（2）中在氮气保护下升温，升温速率为3~5 ℃/min。
