专利号: 2013105861017
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-09-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

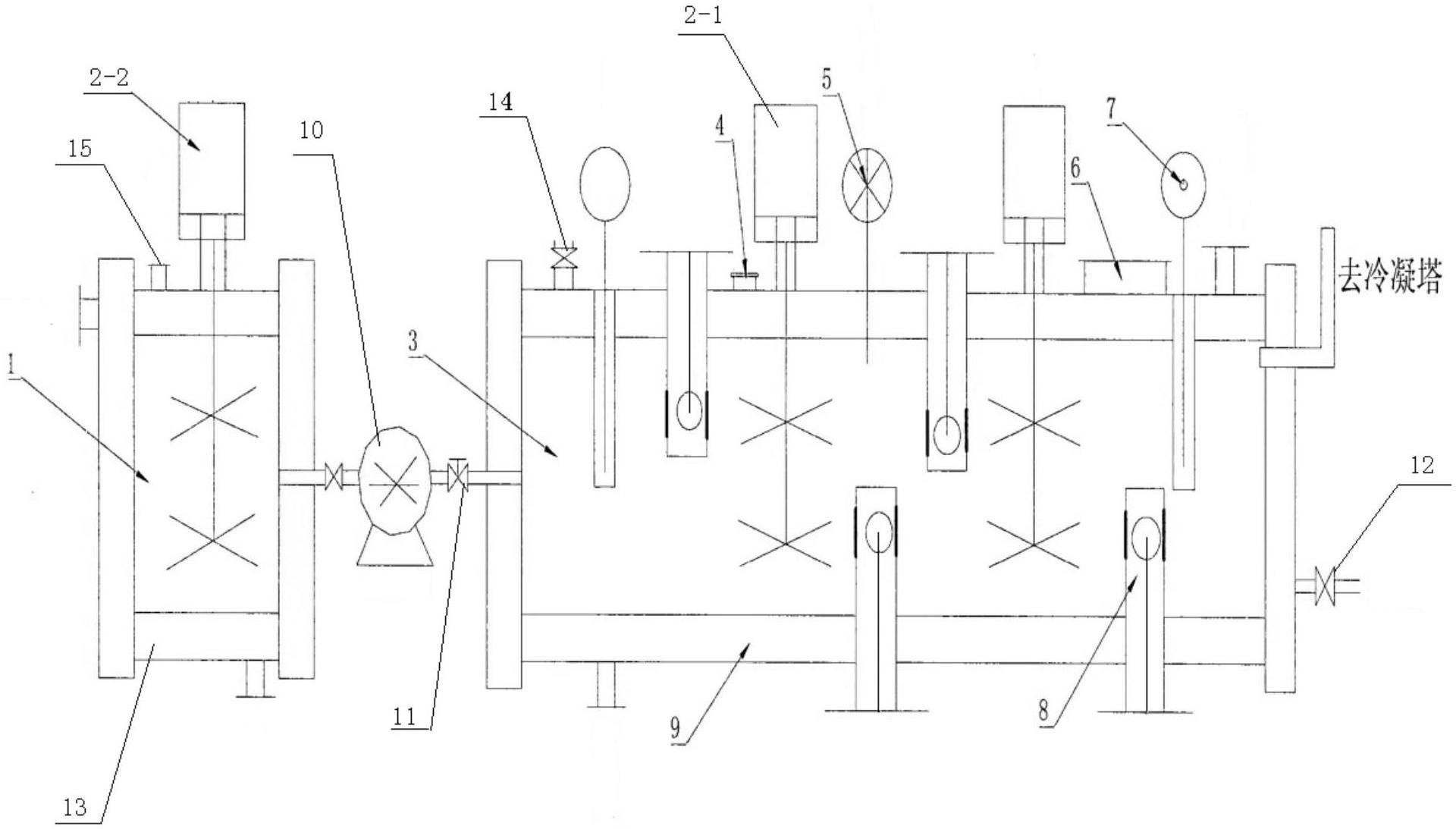

1.工业化连续型微波反应器,其特征在于:包括通过管道连接在一起的混料腔(1)和反应腔(3),且混料腔(1)的右侧通过管道与反应腔(3)的左侧相连通;所述的混料腔(1)上设置有加料口(15),反应腔(3)上设有出料口以及伸入反应腔(3)内部的多组微波发生器组件(8),每组微波发生器组件(8)由隔离管以及伸入隔离管的微波发生器组成,隔离管设置在反应腔内,且隔离管上具有开口,开口处设置有能透过微波且用于隔离微波发生器和反应物的隔离板;所述出料口设置在反应腔(3)的右侧下部,出料口上还设置有能够调节出料流量以及反应物在反应腔内停留时间的阀门(12),且出料口在微波反应过程中一直处于打开状态,反应腔(3)上设置有伸入反应腔(3)的温压控制装置,温压控制装置包括压力传感器(5)和温度传感器(7),压力传感器(5)、温度传感器(7)以及微波发生器通过信号变换电路与微处理器系统相连,温度传感器(7)测得的温度信号和压力传感器(5)测得的压力信号经信号变换电路处理后送至微处理器系统进行信号处理,微处理器系统控制微波发生器对反应腔内的温度和压力进行调整;反应腔(3)上设置有伸入反应腔(3)内的反应搅拌装置(2-1),反应搅拌装置(2-1)与控制反应搅拌装置速度的反应调速电机相连,混料腔(1)上设置有伸入混料腔(1)内的混料搅拌装置(2-2),混料搅拌装置(2-2)与用于控制混料搅拌装置搅拌速度的混料调速电机相连;反应腔(3)的外侧安装有反应腔冷却夹套(9),且反应腔冷却夹套(9)上带有反应冷却水入口和反应冷却水出口;混料腔(1)外侧加装有混料腔冷却夹套(13),混料腔冷却夹套(13)上带有混料冷却水入口和混料冷却水出口;反应腔(3)上还开设有人孔(6)和观察孔(4),管道上设置有进料泵(10),进料泵(10)的出口处设有逆止阀(11)。

2.根据权利要求1所述的工业化连续型微波反应器,其特征在于:所述的隔离板为陶瓷板或聚四氟乙烯板。

3.根据权利要求1或2所述的工业化连续型微波反应器,其特征在于:所述的微波发生器包括连续波磁控管以及将交流电能变成直流电能的微波管电源。

4.根据权利要求1所述的工业化连续型微波反应器,其特征在于:所述的反应腔(3)上还设置有二次加料口(14)。

5.根据权利要求1所述的工业化连续型微波反应器,其特征在于:所述的反应腔(3)上设置有冷却塔,冷却塔与反应腔(3)的内部相连通。
