1.一种二硫化钼包覆的碳微球的制备方法，其特征在于包括如下步骤：（1）将(NH4)2MO4、KSCN、还原剂及碳源溶于去离子水中，溶解得到溶液，调节溶液的pH值为6～8；

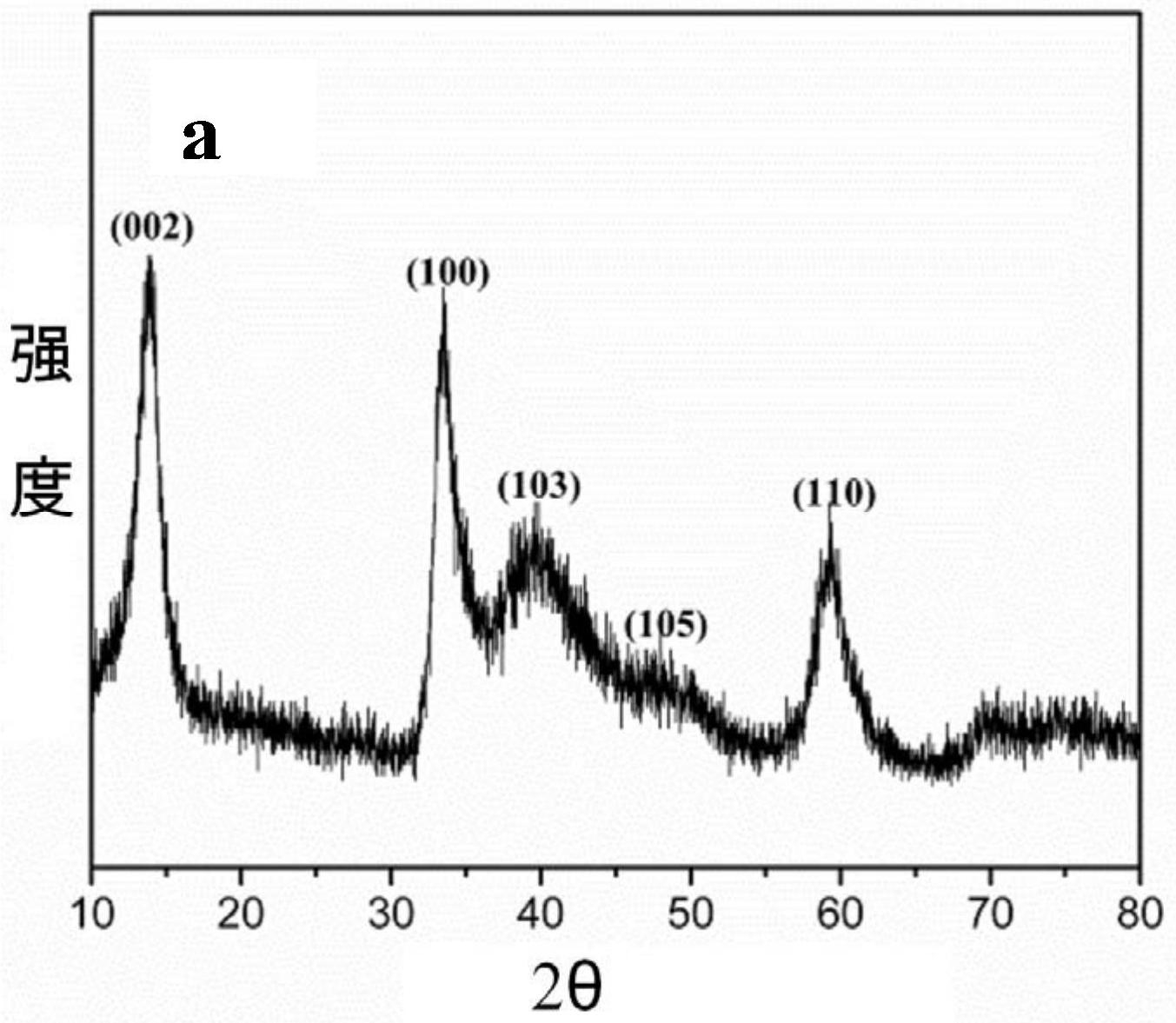

（2）将步骤（1）得到的溶液搅拌后，移入不锈钢反应釜，密封，140℃～260℃反应24h后，冷却至室温，将反应产物分离、洗涤、干燥，得到灰黑色的二硫化钼包覆的碳微球，粒径为1-2微米。

2.根据权利要求1所述二硫化钼包覆的碳微球的制备方法，其特征在于所述(NH4)2MO4、KSCN、还原剂和碳源的物质的量之比为0.5～1.5:2.5～3.5:1.5～2.5：0.5～

1。

3.根据权利要求1所述二硫化钼包覆的碳微球的制备方法，其特征在于还原剂为无机盐；碳源为糖类。

4.根据权利要求1或3所述二硫化钼包覆的碳微球的制备方法，其特征在于还原剂为盐酸羟胺或硼氢化钠。

5.根据权利要求1或3所述二硫化钼包覆碳微球的制备方法，其特征在于碳源为葡萄糖、果糖或蔗糖。

6.根据权利要求1所述二硫化钼包覆的碳微球的制备方法，其特征在于所述(NH4)2MO4、KSCN、还原剂和碳源的物质的量之比为1:3:2：1。
