专利号: 2013106157079
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

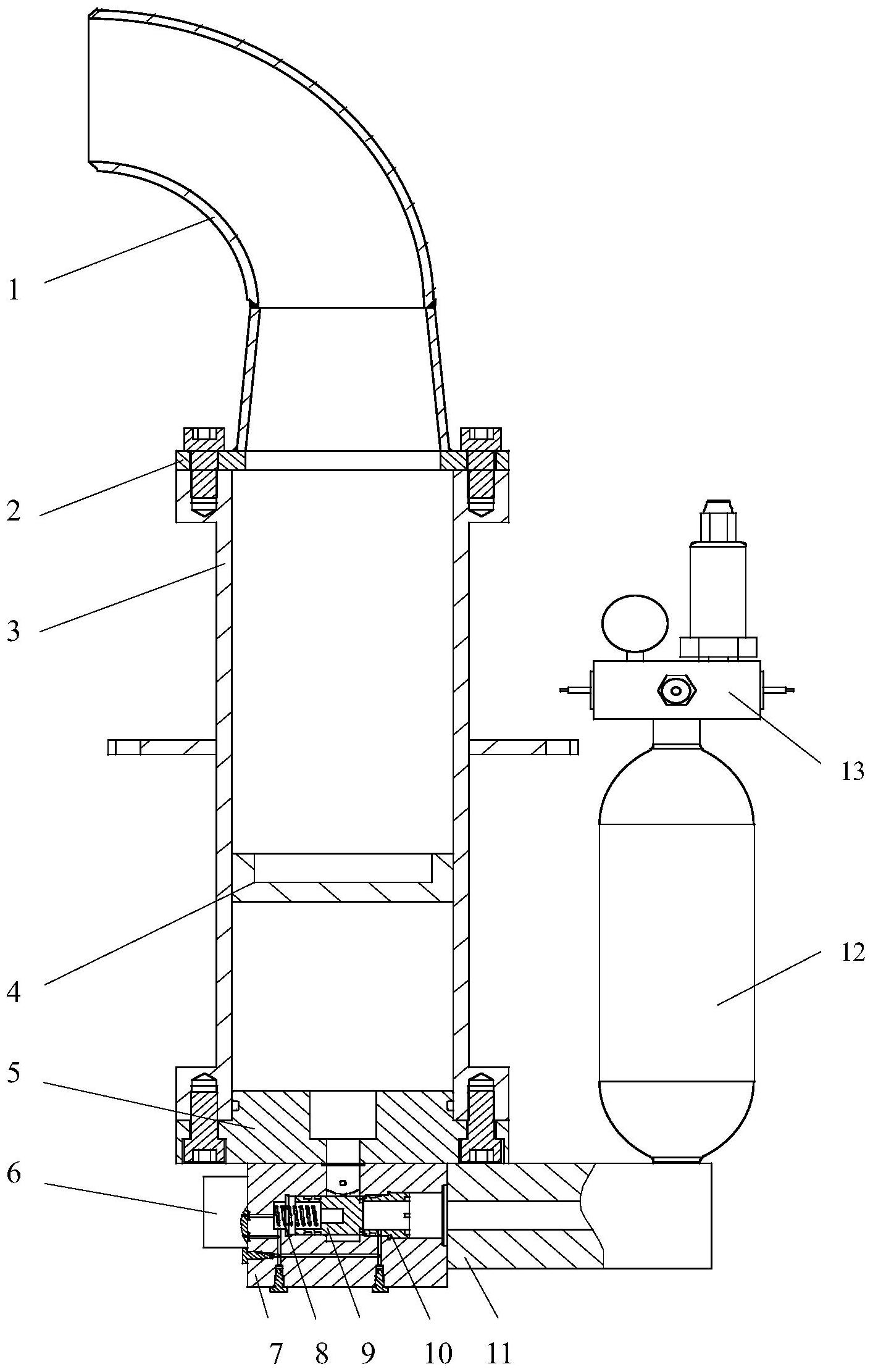

1.一种高压气体脉冲水炮装置,包括机架,机架上安装发射缸,所述发射缸包括缸体、下端盖、上端盖、发射管和活塞,所述缸体的下端与下端盖连接,所述缸体的上端与上端盖连接,所述发射管与上端盖连接,所述活塞可上下移动地安装在缸体内,所述上端盖开有水弹出口,所述下端盖开有进气口;其特征在于:所述气体脉冲水炮装置还包括储气罐、阀块和高速开关气阀,所述储气罐的出气口与阀块的高压通道的进口连通,所述高速开关气阀包括阀体,所述阀体上开有阀腔,所述阀腔中部可左右移动地安装阀芯,所述阀腔的右侧安装堵头,所述堵头的通道与所述高压通道的出口连通;所述阀芯的右端顶在所述堵头上,所述阀芯的左端与压缩弹簧的右端连接,所述压缩弹簧的左端安装在所述阀腔的左部,所述阀腔的左端安装用以控制阀腔左端与大气连通或关闭的常开式受控阀,所述阀腔的左端与阀腔的右端之间通过流道连通;所述阀体上开有出气口,所述出气口与所述下端盖的进气口连通,所述阀芯的右端与所述出气口的右侧之间设有死区。

2.如权利要求1所述的高压气体脉冲水炮装置,其特征在于:所述受控阀为常开二位三通电磁阀。

3.如权利要求1或2所述的高压气体脉冲水炮装置,其特征在于:所述储气罐上安装气体安全阀。

4.如权利要求1或2所述的高压气体脉冲水炮装置,其特征在于:所述堵头为螺纹堵头,所述阀腔的右部设有内螺纹。

5.如权利要求1或2所述的高压气体脉冲水炮装置,其特征在于:所述机架安装在小车上,所述小车底部安装车轮。

6.如权利要求1或2所述的高压气体脉冲水炮装置,其特征在于:所述活塞为中空结构,所述阀芯为中空结构。
