1.一种基于向量方法的分数阶PI 控制器的参数整定方法,其特征在于包括下列步骤:(一)、给定被控对象系统的数学模型传递函数 并给定设计指标带宽ωc和需保持稳定的相位裕度φm,待整定控制器传递函数形式 其中,所述T为正实数,s为拉普拉斯算子,Kp表示待整定的比例系数,Ki表示待整定的积分系数,λ表示待整定的积分阶次;
(二)、将被控对象 写成被控对象向量形式:被控对象向量角速度
(三)、将设计指标带宽ωc和需保持稳定的相位裕度φm,写出性能指标向量形式:G(jωc)=1∠φm-180°,角速度为0;

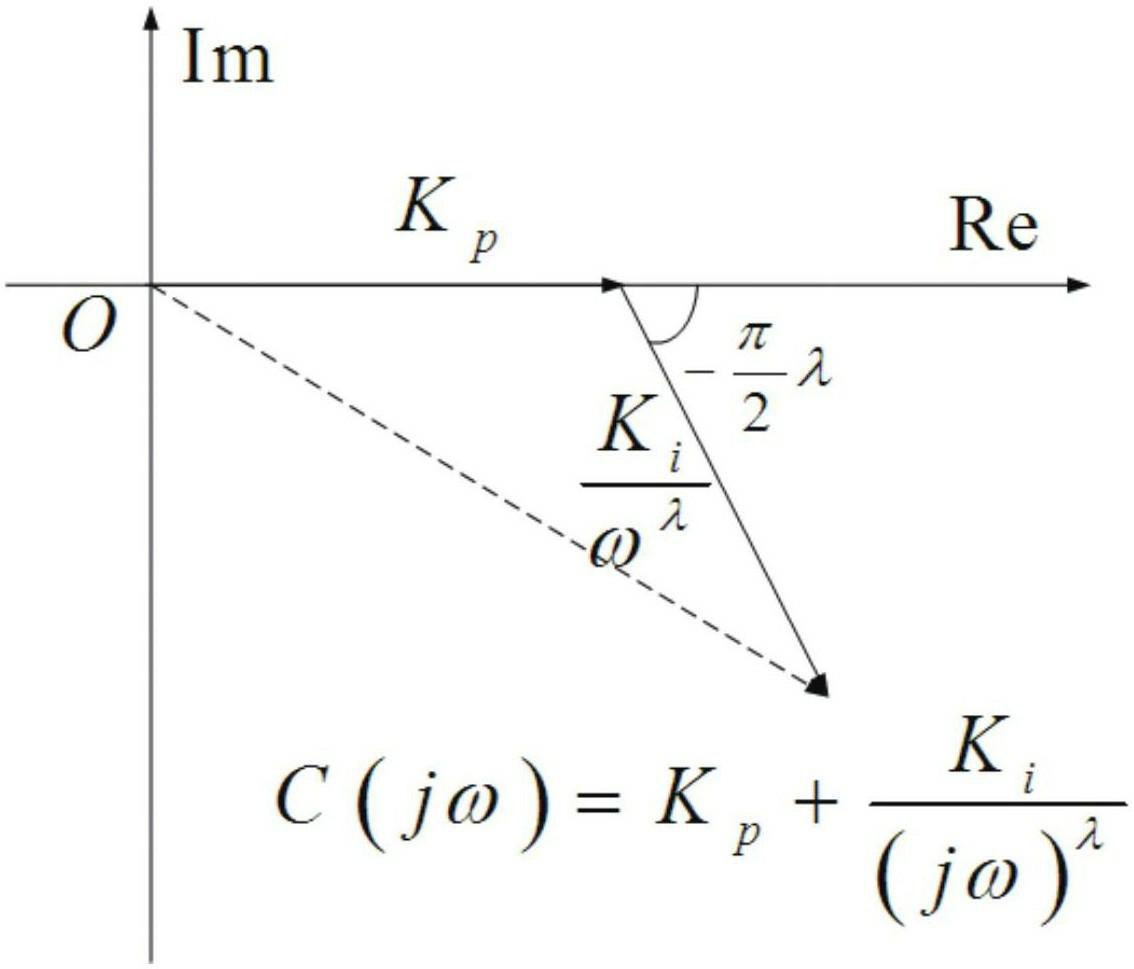

(四)、利用一个校正向量L去校正被控对象向量P达到性能指标向量G,即L·P=G;根据步 骤(二)和步 骤(三),可 以求得 在ωc处校正向量L,同时求得校正向量在ωc处的角速度(五)将控制器 映射到复平面内得到由相角为0且模值为Kp的向量加上一个相角为 且模值为 的向量的和,其中Kp∠0°、 即控制器向量,利用控制器向量C去逼近校正向量L,即lim|C-L|=0,从而校正向量和控制器向量在复平面内构成三角形;
(六)令
即 和θ=φm+arctanTωc-180°,利用三角形的余弦定理可以得到:同时利用lim|C-L|=0角速度相等,可得:注意到存在几何关系为 和
所以可以得到,
利用式(2)和(4)可求得Kp和λ,代入式(1)可求得Ki,求出控制器传递函数λ即完成了一种鲁棒性的分数阶PI 控制器参数整定。
