专利号: 2013106188024
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

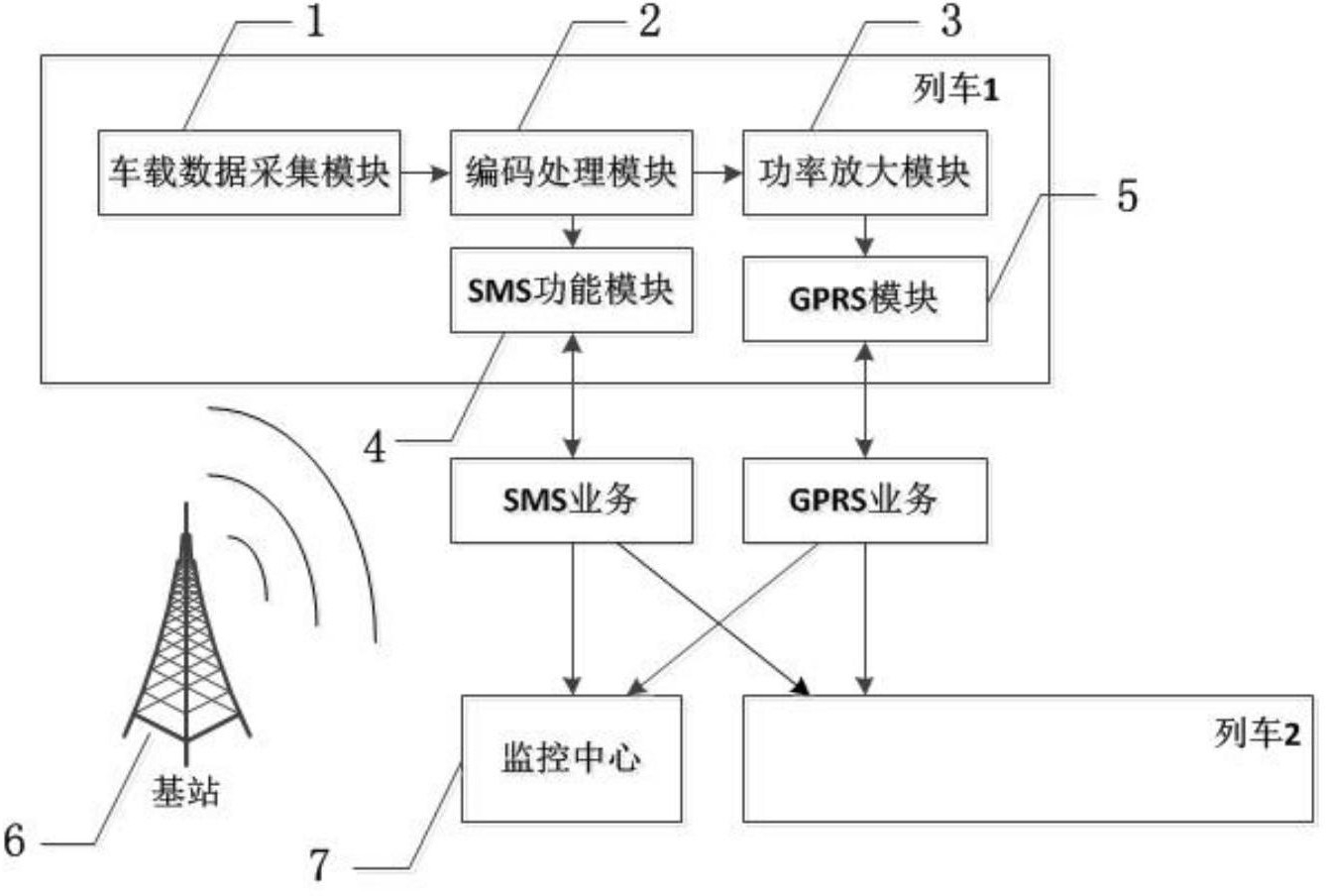

1.一种列车无线预警监测系统,其特征在于:包括车载数据采集模块(1)、编码处理模块(2)、功率放大模块(3)、SMS功能模块(4)、GPRS模块(5)、基站(6)和监控中心(7),所述的车载数据采集模块(1)、编码处理模块(2)、功率放大模块(3)、SMS功能模块(4)和GPRS模块(5)集成安装在列车上;所述的车载数据采集模块(1)的输出端与编码处理模块(2)连接,所述的编码处理模块(2)的输出端分别与功率放大模块(3)和SMS功能模块(4)连接,所述的功率放大模块(3)的输出端与GPRS模块(5)连接,所述的SMS功能模块(4)通过无线网络分别与监控中心(7)和邻近列车双向连接,所述的GPRS模块(5)通过无线网络分别与监控中心(7)和邻近列车双向连接;所述的基站(6)提供无线区域覆盖、通过GPRS网络与SMS功能模块(4)和GPRS模块(5)相连;

所述的SMS功能模块(4)是短消息业务功能模块;所述的GPRS模块(5)是通用无线分组业务模块;

所述的车载数据采集模块(1)对列车运行信息进行采集,所述的列车运行信息包括列车类型、列车号、运行公里标、运行速度、车站号、区段号和司机号;

所述的编码处理模块(2)对列车运行信息进行封装处理;

所述的功率放大模块(3)将经过编码处理模块(2)封装的列车运行信息的功率放大后,由GPRS模块(5)发送至监控中心(7)和邻近的列车;

所述的GPRS模块(5)分配给目标对象即监控中心(7)和邻近运行列车固定的IP地址;

所述的SMS功能模块(4)将目标对象的IP地址作为短消息的目的地址,把经过编码处理模块(2)封装的列车运行信息以短消息的形式发送至监控中心(7)和邻近的列车。

2.一种列车无线预警监测系统的监测方法,其特征在于:包括以下步骤:

A、数据发送前期处理

A1、由列车上的车载数据采集模块(1)对列车运行信息进行采集,所述的列车运行信息包括列车类型、列车号、运行公里标、运行速度、车站号、区段号和司机号;

A2、由列车上的编码处理模块(2)对列车运行信息进行封装处理;

B、传送数据至有效终端

B1、由功率放大模块(3)将经过编码处理模块(2)封装的列车运行信息的功率放大后,由GPRS模块(5)发送至监控中心(7)和邻近的列车;GPRS模块(5)分配给目标对象即监控中心(7)和邻近运行列车固定的IP地址;

B2、由SMS功能模块(4)将目标对象的IP地址作为短消息的目的地址,把经过编码处理模块(2)封装的列车运行信息以短消息的形式发送至监控中心(7)和邻近的列车。
