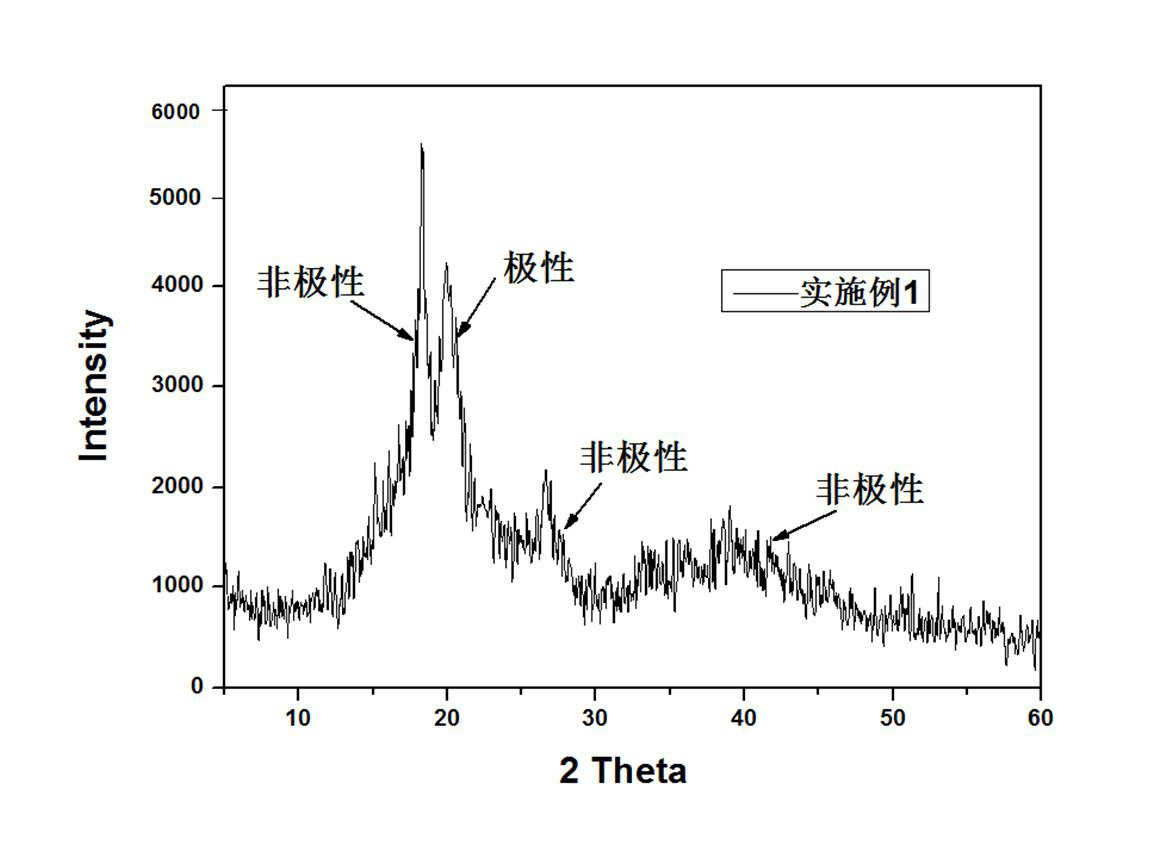

1.一种非极性聚偏氟乙烯超滤膜的制备方法，所述非极性聚偏氟乙烯超滤膜是α晶型为主的聚偏氟乙烯超滤膜，其特征在于包括如下步骤：（1）将原料混合，在40～80℃下搅拌均匀，静置脱泡后，制得聚偏氟乙烯制膜液，静置待用，所述的原料的质量百分比组成为：聚偏氟乙烯10～25％，溶剂75～90％，LiCl或乙醇0～

8％，且不包括0%；

（2）将制膜液刮制在玻璃板上，在空气中曝露0.5～2小时以挥发溶剂，膜液厚度为120～600μm；

（3）将刮制的膜液浸入第一凝胶浴中，在40～80℃条件下浸泡10分钟～72小时制得初生态的膜；其中，所述第一凝胶浴为醇的水溶液，醇的质量百分比浓度为5～50％；

（4）将经过步骤（3）处理后的膜浸入第二凝胶浴即纯水中，在0～80℃浸泡24～72小时；

（5）将经过步骤（4）处理后的膜浸入第三凝胶浴即醇水溶液中2～24小时，之后取出，在

20～50℃条件晾干得到非极性聚偏氟乙烯超滤膜；其中，所述第三凝胶浴为醇的水溶液，醇的质量百分比浓度为5～60％。

2.根据权利要求1所述的非极性聚偏氟乙烯超滤膜的制备方法，其特征在于：所述的聚偏氟乙烯的粘均分子量为20,000～500,000g/mol。

3.根据权利要求1所述的非极性聚偏氟乙烯超滤膜的制备方法，其特征在于：所述的第一凝胶浴醇水溶液中的醇为甲醇、丙醇、异丙醇、辛醇中一种或多种的混合物。

4.根据权利要求1所述的非极性聚偏氟乙烯超滤膜的制备方法，其特征在于：所述的第三凝胶浴醇水溶液中的醇为乙醇或丙三醇。

5.根据权利要求1所述的非极性聚偏氟乙烯超滤膜的制备方法，其特征在于：所述的溶剂为二甲基甲酰胺、丙酮或二甲基乙酰胺中一种或多种的混合物。
