1.一种铜微纳米管的制备方法,其特征在于,所述制备方法包括: 将吡蚜酮配体溶于纯有机溶剂或混合有机溶剂中,得到吡蚜酮配体溶液,所述有吡蚜酮配体的物质的量浓度为100〜200mmol/L ; 将铜盐溶于水中,得到铜盐水溶液,其中铜离子浓度为100〜200mmol/L ; 将铜盐水溶液快速加入到吡蚜酮配体溶液中,在室温下反应,并剧烈搅拌20〜30h,其中配体与铜离子的物质的量之比为I〜2:1 ;反应结束后,反应混合物体系陈化5〜IOh ; 将陈化后的产物离心分离,留下沉淀物分别用去离子水和乙醇洗涤所述沉淀物,超声分散,干燥,即获得所述铜微纳米管。

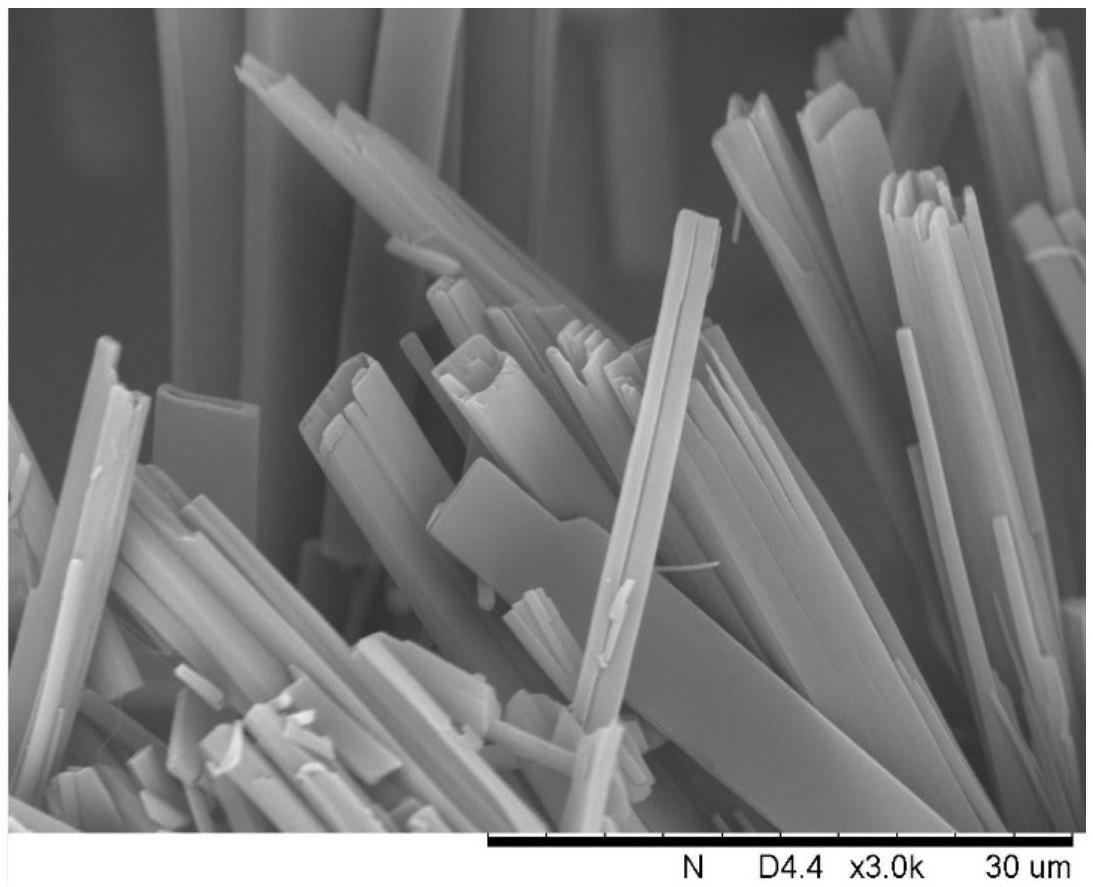

2.根据权利要求1所述的铜纳米粒子的制备方法,其特征在于,所述的铜微纳米为管状结构,孔径约为在300-5500nm。.
3.根据权利要求1所述的铜纳米粒子的制备方法,其特征在于,所述铜盐选自硝酸铜、氯化铜、硫酸铜和醋酸铜中的至少一种。
4.根据权利要求1所述的铜纳米粒子的制备方法,其特征在于,所述有机溶剂选自二甲亚砜,或者为乙醇与二甲亚砜的混合溶剂,或为乙醇与乙酸乙酯的混合溶剂中的一种。
5.一种铜微纳米管,其特征在于,所述铜微纳米管根据权利要求1-4中任意一项所述的铜微纳米管的制备方法制得。
