专利号: 2013106496627
申请人: 成都动能健身服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

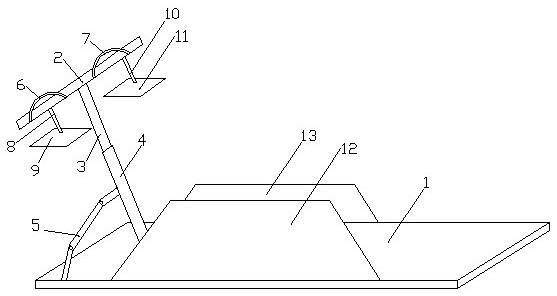

1.一种健身康复器,包括旋转装置、调节支架和健身板(1),旋转装置由横杆(2)和固定连接在横杆(2)中部的竖杆(3)构成,调节支架由中空竖向支撑杆(4)和固定连接在中空竖向支撑杆(4)中部的连接杆(5)构成,竖杆(3)与中空竖向支撑杆(4)上端转动连接,健身板(1)与中空竖向支撑杆(4)下端连接,其特征在于:所述横杆(2)的左端固定连接有左夹环(6),横杆(2)的右端固定连接有右夹环(7),所述横杆(2)左端下方通过第一连杆(8)连接有左托板(9),横杆(2)右端下方通过第二连杆(10)连接有右托板(11),所述健身板(1)一侧固定连接有第一侧板(12),健身板(1)另一侧固定连接有第二侧板(13),所述健身板(1)上滑动连接有颈枕(14),颈枕(14)的宽度与健身板(1)的宽度相适配,所述健身板(1)底部固定连接有防滑板(15),防滑板(15)底部有一体成型的锯齿层(16),所述连接杆由第一连接片(17)、中间转动片(18)和第二连接片(19)构成,第一连接片(17)一端与健身板(1)固定连接,另一端与中间转动片(18)铰接,中间转动片(18)另一端与第二连接片(19)一端铰接,第二连接片(19)另一端与中空竖向支撑杆(4)固定连接。
