1.一种定向生长单晶ZnO纳米墙的水溶液制备方法，其特征在于：

包括下述步骤：

a. ZnO种子层制备：

将摩尔比为1:1的Zn(CH3COO)2·2H2O 和Al(NO3)3.9H2O与体积比为1:1的乙二醇甲醚

2+

和乙醇组成的混合溶剂在室温条件下混合，使Zn 浓度为0.05-0.5mol/L，放在水浴锅中，用磁力搅拌器在60-80℃下加热搅拌，然后，将稳定剂乙醇胺逐滴加入到上述溶液中，直至溶液完全澄清，继续搅拌1-2h，得均匀稳定的胶体；将依次经过丙酮、乙醇溶液和去离子水超声清洗，烘干后的ITO导电玻璃基板竖直浸入溶胶中，静止15-30s；垂直取出后在100℃下干燥5-10min；反复提拉干燥4-6次以使薄膜均匀并达到理想厚度；将薄膜在400-500℃下热处理30-90min，制备得到含有种子层的玻璃基底备用；

b. ZnO纳米墙生长:

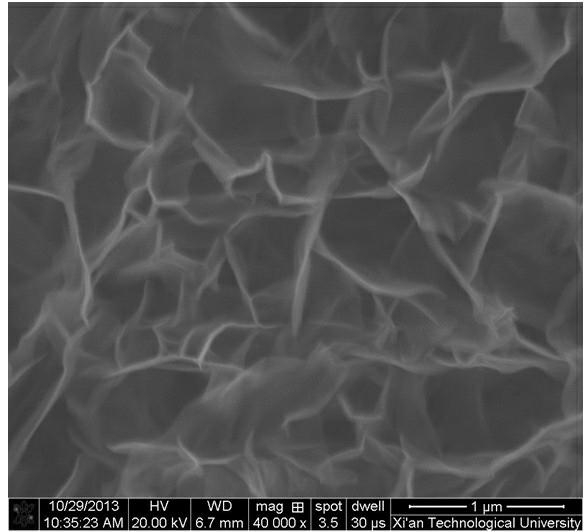

将Zn(NO3)26H2O与(CH2)6N4按摩尔比为1:1配制成0.025-0.05mol/L的溶液，60-90℃加热搅拌0.5-1h，将溶液倒入水热反应釜的聚四氟乙烯内胆中，并将含有种子层的玻璃基底垂直插入，80-100℃恒温生长1-6h；取出后用去离子水冲洗并干燥，最后放入箱式电炉中在500-550℃下热处理0.5-1.5 h；取出后，用去离子水冲洗、干燥，在ITO导电玻璃上得到一层白色薄膜。
