1.一种3D纳米分级结构勃姆石吸附材料的制备方法，其制备步骤如下: (1)将可溶性铝盐溶于去离子水-乙醇混合溶液中，并在其中相继加入一定量沉淀剂和添加剂组成混合透明溶液；其中，去离子水与乙醇比例为8:1~10:1，所用铝盐为硝酸铝、氯化铝中的一种，沉淀剂为无机盐磷酸钠，添加剂为氯化钠、氯化钾、硫酸钠中的一种或任意两种组合；所用铝盐:沉淀剂摩尔比为100:0.5~I ;其中添加剂质量为沉淀剂质量的0.2-0.5 倍； (2)磁力搅拌得到透明溶液一定时间，并将该溶液转移至水热釜在一定温度下进行水热反应； (3)将水热产物经自然冷却、过滤、洗涤，后在60-80°C下真空干燥得到所述3D纳米分级结构吸附材料。

2.根据权利要求1所述的3D纳米分级结构勃姆石吸附材料的制备方法，其特征在于，步骤2)磁力搅拌2-4h，水热反应温度在160-170°C，反应时间为10_15h。

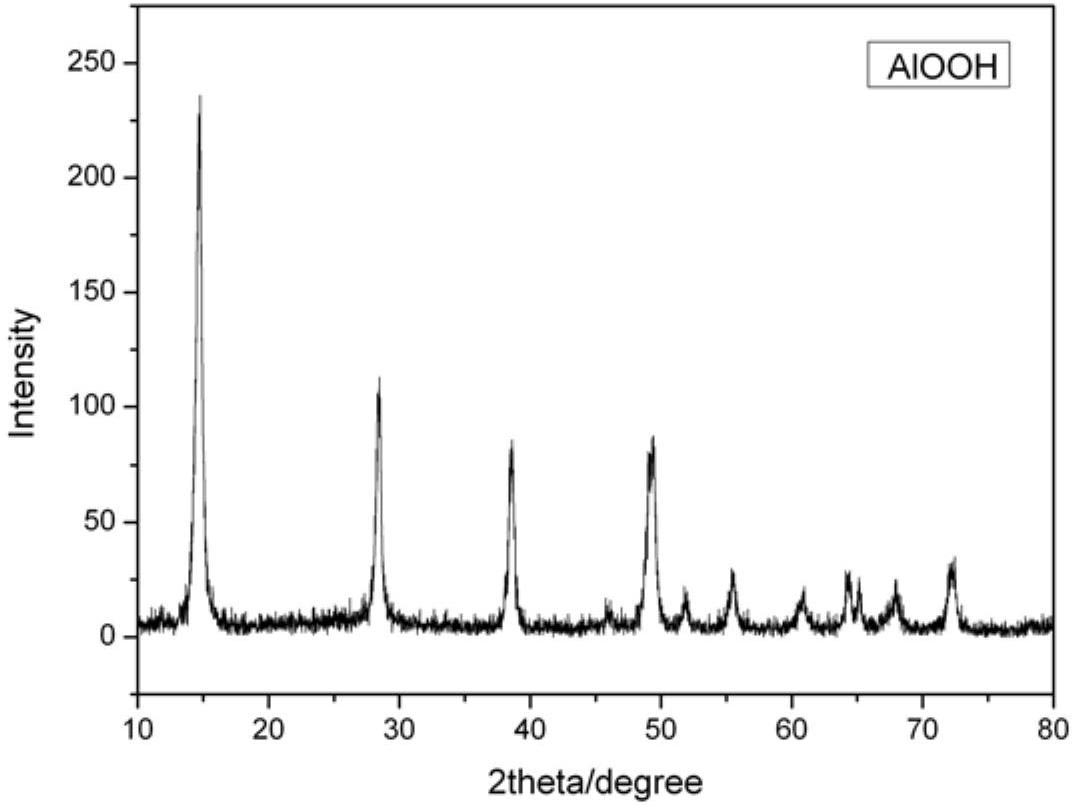

3.权利要求1或2所述方法制备得到的3D纳米分级结构勃姆石吸附材料，其特征在于，所述吸附材料为粉体材料，粉体材料中的每个颗粒是由直径2~5nm、长I~4um的一维纳米纤维自组装相互密堆积构成3D纳米分级结构，颗粒的几何外形呈连体捆束形状，长度为2~4um,宽度为0.5~Ium,比表面积为150_190m2/g,孔容为0.3-0.6cm3/g，平均孔径为2-9nm。

4.权利要求3所述3D纳米分级结构勃姆石吸附材料的用途，其特征是该3D结构吸附材料用于有机染料物快速去除。

5.权利要求3所述3D纳米分级结构勃姆石吸附材料的用途，其特征是该3D结构吸附材料用在有机染料物刚果红的快速去除中，对刚果红吸附效率I分钟内达到95-98%，在30-35min内对刚果红的吸附效率接近`100%。

6.根据权利要求5所述勃姆石吸附材料的用途，其特征是具体使用是配制100ml、5-100mg/L的刚果红溶液，然后加入100-150mg所述3D纳米结构粉体材料，搅拌lmin-35min。
