专利号: 2013106686710
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

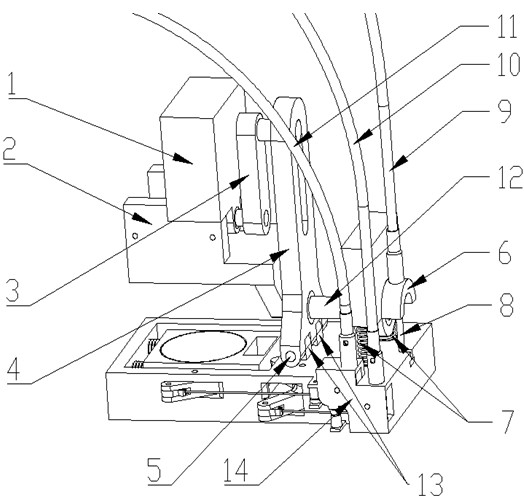

1.一种指尖力反馈装置,其特征在于:由指尖受力面定位组件 ,指尖正压力反馈组件,指尖滑移摩擦力反馈组件(14)和指尖扭矩反馈组件(20)连接而成;

所述的指尖受力面定位组件,包括第一微型伺服电机(1)、电机座(2)、电机摆杆(3)、大摆杆(4)和中轴(5);第一微型伺服电机(1)固定安装在电机座(2)上,第一微型伺服电机(1)的转轴与电机摆杆(3)的一端固接,电机摆杆(3)的另一端与大摆杆(4)的一端的直滑槽构成滑动副,大摆杆(4)中部与电机座(2)的悬梁轴(12)构成转动副,大摆杆(4)的另一端通过中轴(5)与指尖滑移摩擦力反馈组件(14)中的外构架(15)上面的大摆杆支座(13)构成转动副,中轴(5)的轴线与悬梁轴(12)的轴线垂直;

所述的指尖正压力反馈组件,包括弹簧座(6)、两根收缩弹簧(7)、第一牵引线(8)和第一牵引线护套(9);弹簧座(6)与电机座(2)的悬梁轴(12)构成转动副,两根收缩弹簧(7)安装在弹簧座(6)与指尖滑移摩擦力反馈组件(14)中的外构架(15)的弹簧槽中,第一牵引线护套(9)固定安装在弹簧座(6)上,第一牵引线(8)的一端通过第一牵引线护套(9)固定安装在指尖滑移摩擦力反馈组件(14)中的外构架(15)的端面槽中;第一牵引线(8)的另一端连接到外置的拉力牵引装置中。

2.根据权利要求1所述的一种指尖力反馈装置,其特征在于:所述的指尖滑移摩擦力反馈组件(14),包括第二牵引线护套(11)、第三牵引线护套(10)、外构架(15)、四根抗压小弹簧、第一牵引连接件(17)、第二牵引连接件(20)、第一杠杆(18)、第二杠杆(21)、第二牵引线(19)、第三牵引线(22)、大摆杆支座(13)、两个定向轮和两个导线轮;大摆杆支座(13)固连在外构架(15)上,外构架(15)的槽中装有指尖扭矩反馈组件(31)中的旋转座(27),四根抗压小弹簧分别以两根为一组相互垂直安装在旋转座(27)和外构架(15)各自的弹簧孔中内;

在外构架(15)内部,第一杠杆(18)中部与外构架(15)构成转动副,第一杠杆(18)的一端按压在指尖扭矩反馈组件(31)中的旋转座(27)未安装弹簧的一个侧面上,第一杠杆(18)的另一端内安装有第一牵引线连接件(17)且构成转动副,装在第二牵引护套(11)内的第二牵引线(19)的一端固定在第一牵引线连接件(17)上,第二牵引线(19)的另一端经第一定向轮、第一导线轮连接到外置的拉力牵引装置中;

在外构架(15)内部,第二杠杆(21)中部与外构架(15)构成转动副,第二杠杆(21)的一端按压在指尖扭矩反馈组件(31)中的旋转座(27)另一侧未安装弹簧的侧面上,第二杠杆(21)的另一端内安装有第二牵引线连接件(20)且构成转动副,装在第三牵引护套(10)内的第三牵引线(22)的一端固定在第二牵引线连接件(20)上,第三牵引线(22)的另一端经第二定向轮、第二导线轮连接到外置的拉力牵引装置中。

3.根据权利要求1所述的一种指尖力反馈装置,其特征在于:所述的指尖扭矩反馈组件(31),包括第二微型伺服电机(26)、旋转盘(25)、第一齿轮(29)、第二齿轮(30)、旋转座(27)和滚珠(28);第二微型伺服电机(26)固定安装在旋转座(27)上,第一齿轮(29)固定安装在第二微型伺服电机(26)的转轴上,第二齿轮(30)安装在旋转座(27)上,第一齿轮(29)与第二齿轮(30)啮合,第二齿轮(30)与旋转盘(25)底部的齿轮啮合,滚珠(28)分别安装旋转座(27)以及旋转座(27)与旋转盘(25)之间的滚槽内。
