1.一种提高剑麻纤维耐热性的方法,其特征在于,包括以下步骤:
第一步:将普通剑麻纤维剪切成1-3cm的纤维段,浸泡在饱和Ca(OH)2溶液中5-7小时,清除剑麻纤维上的杂质,捞出,沥去多余Ca(OH)2溶液,只保留剑麻纤维吸附的Ca(OH)2溶液,晾干或烘干,制得改性剑麻纤维;

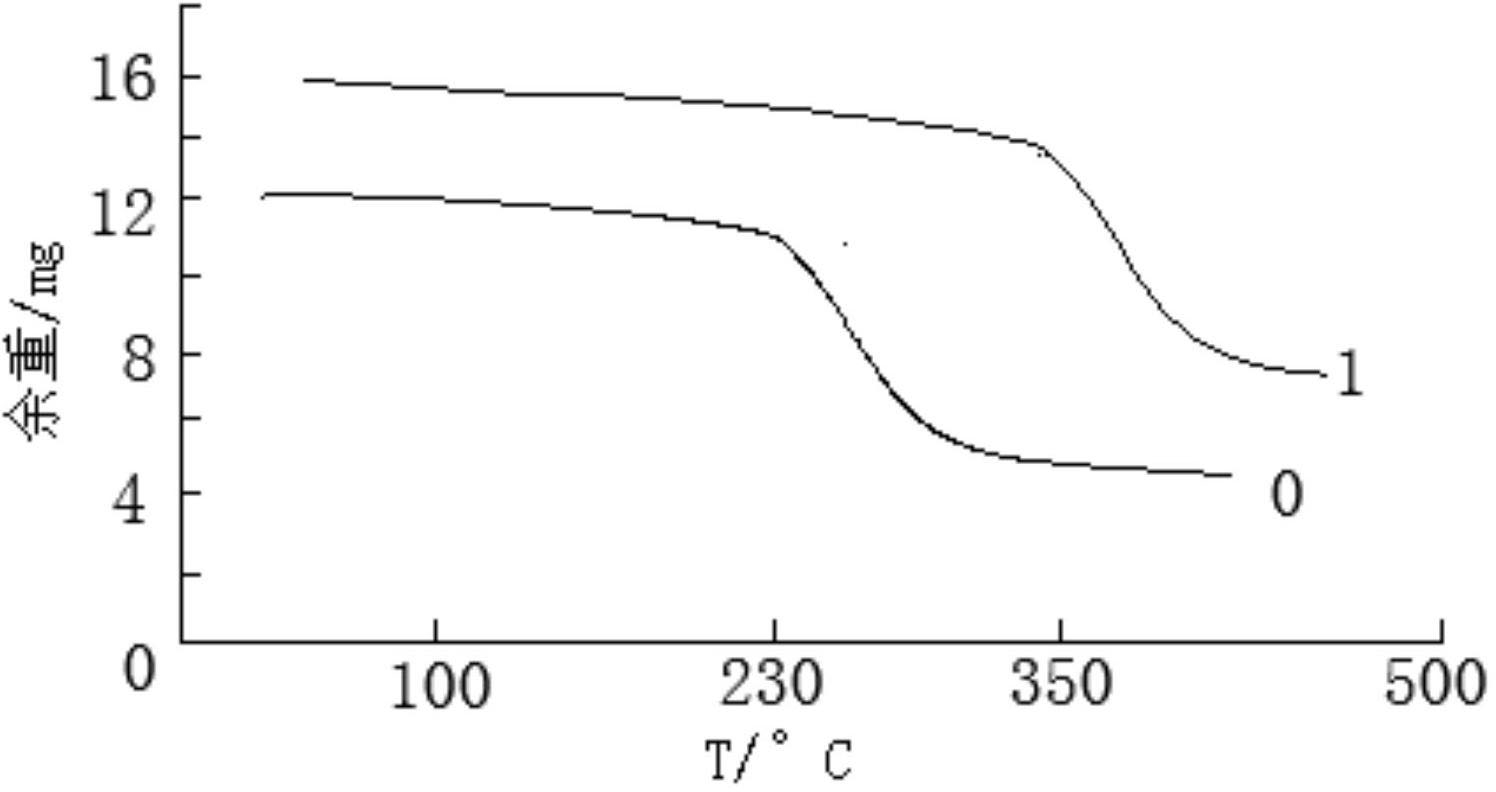

第二步:将第一步制得的改性剑麻纤维浸泡在硅溶胶中,浸泡15-30min,取出,沥去多余硅溶胶,只保留纤维吸附的硅溶胶,烘干,使硅溶胶交联固化即可,制得的耐热剑麻纤维能承受350℃的高温;
所述的硅溶胶为碱性硅溶胶,SiO2质量百分比浓度为25%-40%。
2.如权利要求1所述的方法,其特征在于,在第二步中,使硅溶胶交联固化的烘干温度为60-100℃。
