专利号: 2013106832420
申请人: 陕西宝成航空仪表有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

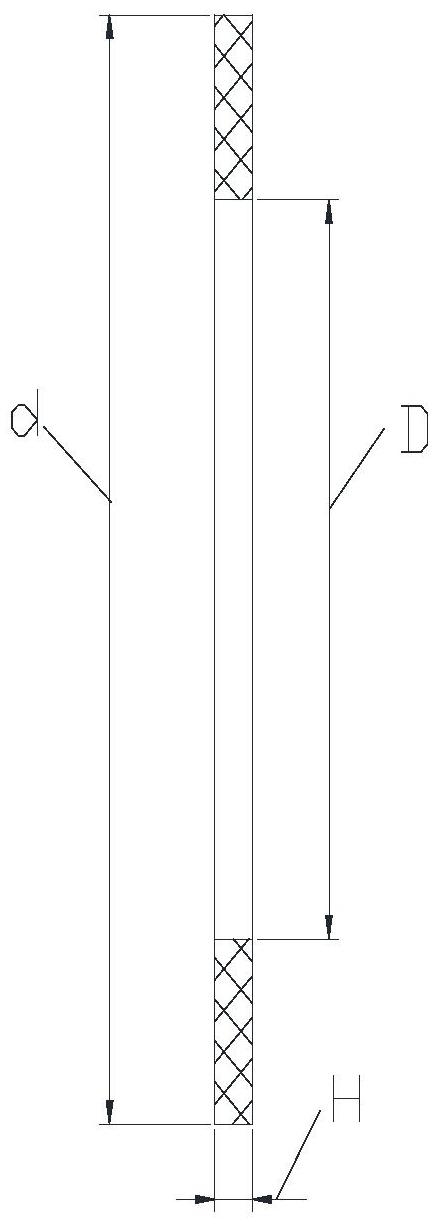

1. 一种精密片状塑料零件的加工方法,其特征在于包括下述步骤:1)备料:选用圆棒料;2)车床加工:将圆棒料加工成圆环形零件使其具有端面Ⅰ(3)和端面Ⅱ(12),且圆环形零件的内孔(2)和外圆(1)均留出加工余量做为后续加工的辅助基准, 厚度(4)也留出加工余量,同时精加工圆环形零件的一个端面Ⅰ(3)并保证其平面度;3)以端面Ⅰ(3)的平面和外圆(1)的圆周面定位,同时轴向压紧位于端面Ⅱ(12)的内辅助基准面(5)和外辅助基准面(6),在端面Ⅱ(12)上加工出环形槽(11)且环形槽(11)位于内辅助基准面(5)和外辅助基准面(6)之间,并保证环形槽(11)的槽底面(7)距端面Ⅰ(3)的厚度与成品零件的厚度H 一致,保证槽底面(7)与端面Ⅰ(3)的平行度,所述环形槽(11)的最大径(9)>成品零件的外圆直径d,环形槽(11)的最小径(10)<成品零件的内孔直径D ;4)以端面Ⅰ(3)的平面和外圆(1)的圆周面定位,轴向压紧外辅助基准(6),镗掉内辅助基准(5)使内孔(2)尺寸至成品零件内孔直径D 的最终尺寸要求;5)以成型内孔和端面Ⅰ(3)的平面定位,轴向压紧槽底面(7),车掉外辅助基准面(6),并车外圆(1)尺寸至成品零件外圆直径d 的尺寸。2. 根据权利要求1 所述的精密片状塑料零件的加工方法,其特征在于:上述步骤1)中,所述圆棒料直径≥成品零件外圆直径d15-30mm。3. 根据权利要求1 所述的精密片状塑料零件的加工方法,其特征在于:上述步骤2)中,所述圆环形零件的内孔(2)和外圆(1)均留出15-30mm 的加工余量做为后续加工的辅助基准, 厚度(4)留出5-10mm 的加工余量,同时加工圆环形零件的一个端面Ⅰ(3)并保证其平面度<0.003mm。4. 根据权利要求1 所述的精密片状塑料零件的加工方法,其特征在于:上述步骤3)中,所述槽底面(7)与端面Ⅰ(3)的平行度<0.005mm。
