专利号: 2013106899793
申请人: 安徽华印机电股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

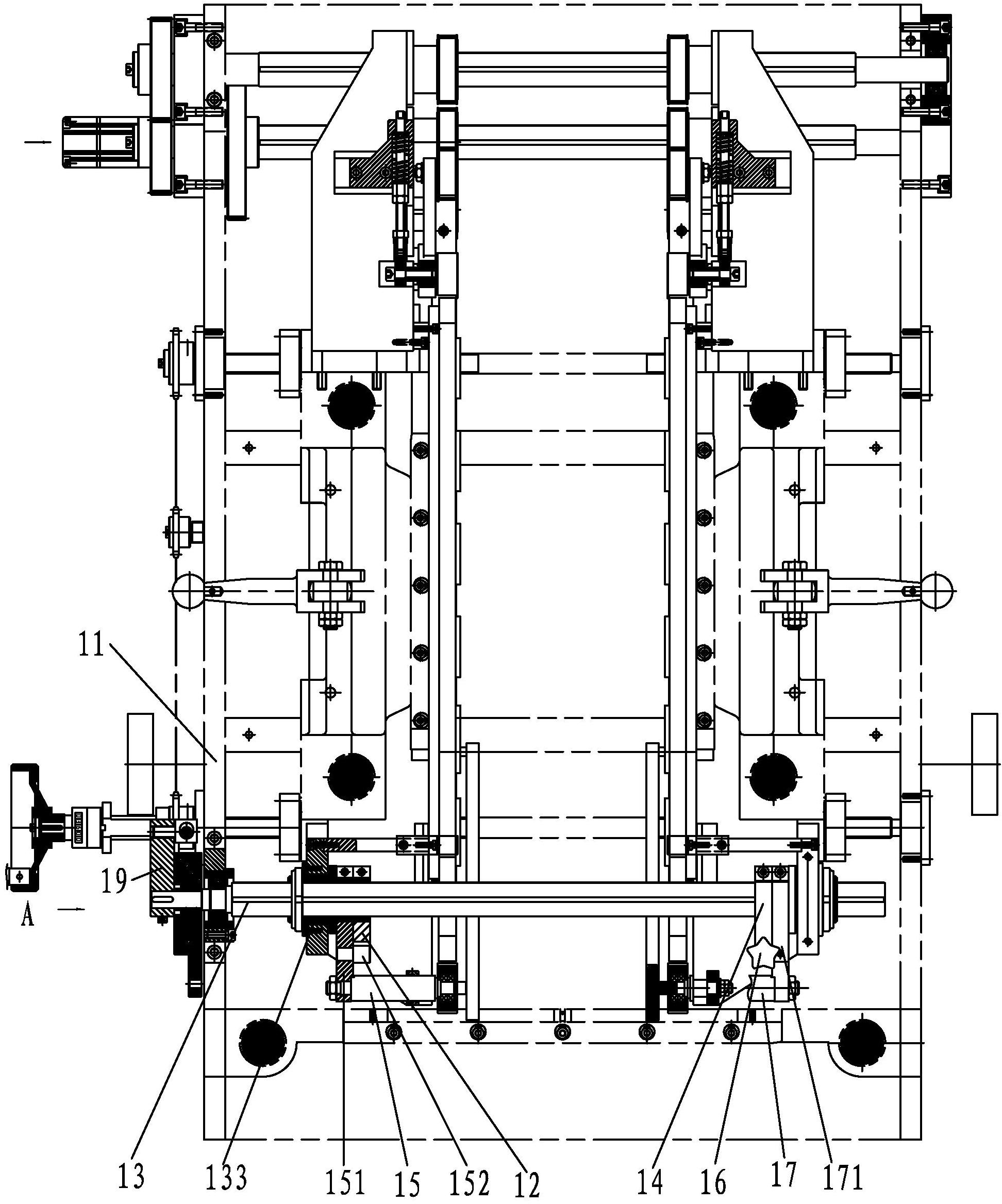

1.一种书本滚轮抬升装置,其特征在于:包括机架(11)、调整轴(13)、进书口左滚轮轴(15)、进书口右滚轮轴(17),所述调整轴(13)通过轴承设置于机架(11)上,所述进书口左滚轮轴(15)固定于左安装板(151)上,所述进书口右滚轮轴(17)固定于右安装板(171)上,所述左、右安装板(151、171)依次设置于所述调整轴(13)上,并且所述调整轴(13)可带动所述左、右安装板(151、171)转动,所述调整轴(13)的左端部固定有锁紧板(19),锁紧板(19)上设有拨动块(191),所述机架(11)上靠近所述锁紧板(19)的位置处固定有固定板(21)、调整座(23),调整座(23)位于固定板(21)上方,调整座(23)包括上、下板(231、232)及连接上、下板的连接板(233),上、下板(231、232)相互平行,所述上板(231)底面上固定有上压块(251),所述下板(232)和固定板(21)之间贯穿有调整销轴(27),并且调整销轴(27)可相对下板及固定板上下移动,调整销轴(27)上端固定有下压块(252),下压块(252)与所述上压块(251)相对应,调整销轴(27)下端部抵靠在所述拨动块(191)上,所述下板(232)上连接有调整扳手(29),调整扳手(29)包括安装板(291)、调整板(292),安装板和调整板组成L形,安装板铰接于所述下板(232)的一侧边上,所述调整板(292)与所述调整销轴(27)相连接,并且调整板(292)位于所述下板(232)与固定板(21)之间,调整板(292)可带动调整销轴(27)上下移动,所述调整销轴(27)上套有回位弹簧(24)。

2.如权利要求1所述的书本滚轮抬升装置,其特征在于:所述调整板(292)套在所述调整销轴(27)上,并且所述调整销轴(27)上在所述调整板(292)上下两侧分别设有上、下销轴(221、222)。

3.如权利要求2所述的书本滚轮抬升装置,其特征在于:所述回位弹簧(24)设置于所述下销轴(222)与所述固定板(21)之间。

4.如权利要求3所述的书本滚轮抬升装置,其特征在于:所述调整轴(13)上靠近所述左安装板(151)的位置处固定有左调整块(12),左调整块(12)上设有左调整杆,左调整杆穿过左调整块(12)并螺接于左调整块(12)上,所述左安装板(151)通过两夹持端夹持于所述调整轴(13)上,并且所述两夹持端之间可拆卸连接,所述左安装板(151)上与所述左调整杆相对应的一侧固定有左调整小轴(152),所述左调整杆的轴线与所述左调整小轴(152)的轴线相垂直,并且所述左调整杆下端部靠近所述左调整小轴(152),调整轴(13)上靠近所述右安装板(171)的位置处固定有右调整块(14),右调整块(14)上设有右调整杆,右调整杆穿过右调整块(14)并螺接于右调整块(14)上,所述右安装板(171)通过两夹持端夹持于所述调整轴(13)上,并且所述两夹持端之间可拆卸连接,所述右安装板(171)上与所述右调整杆相对应的一侧固定有右调整小轴,所述右调整杆的轴线与右调整小轴的轴线相垂直,并且所述右调整杆下端部靠近所述右调整小轴。

5.如权利要求4所述的书本滚轮抬升装置,其特征在于:所述左调整杆的上端部带有左手轮,所述右调整杆的上端部带有右手轮(16)。
