专利号: 2013106903888
申请人: 成都展望能源机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

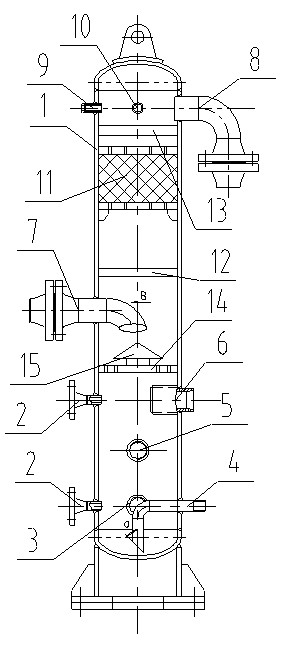

1.一种填料式排气洗涤罐,包括罐体(1),其特征在于:罐体(1)从下到上依次设有液位计接口(2)、自动排污口(3)、手动排污口(4)、液位控制接口(5)、高液位停机口(6)、天然气进口(7)、天然气出口(8)、测温口(9)、燃料气接口(10),手动排污口(4)的进口端的端面与进口端的轴线的夹角α为45°~60°,天然气进口(7)的出气端的端面为倾斜面,且天然气进口(7)的出气端的出气口处的轴线与垂直于天然气进口7的进气端的轴线的平面的夹角为10°~20°,天然气进口(7)下方设有孔板(14),孔板(14)上天然气进口(7)出气端正下方设有缓冲伞(15),天然气进口(7)上方设有位于罐体(1)内的导流板(12),导流板(12)包括位于其中心的中心块(121)以及在中心块(121)上方层叠设置并倾斜延伸至罐体(1)内壁的多个扇叶(122),导流板(12)上方设有填料层(11),填料层(11)为不规则丝网状填料层。

2.如权利要求1所述的填料式排气洗涤罐,其特征在于:填料层(11)上方设有位于罐体(1)内的不锈钢丝网除沫器(13),不锈钢丝网除沫器(13)的金属基体上复合有PTFE薄膜层。
