专利号: 2013106905224
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

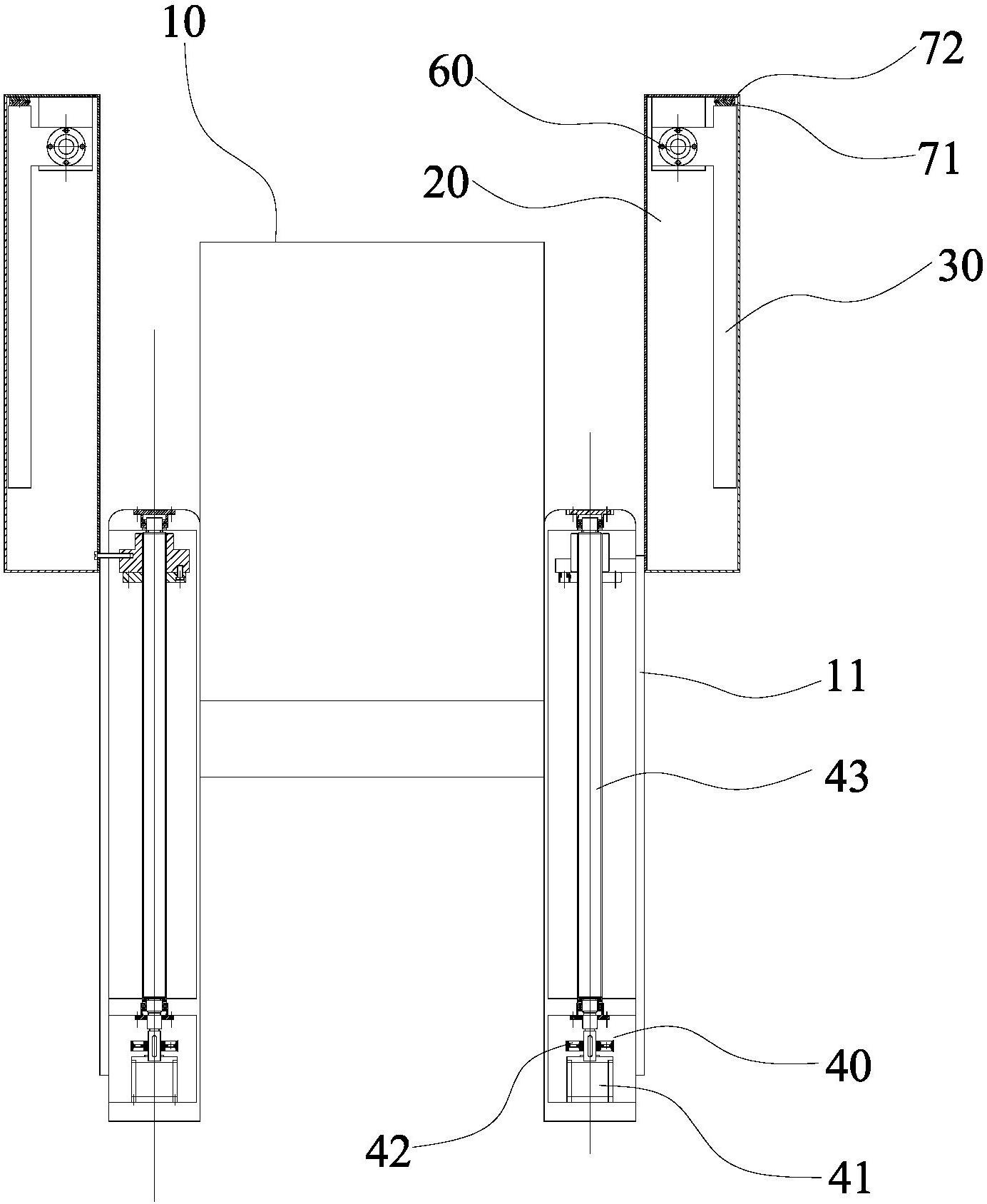

1.一种丝杆驱动型椅子,其特征在于:包括椅身、两升降挡板和两前伸挡板,该椅身两侧分别设置有扶手架,该两升降挡板分别可上下滑动式安装于两扶手架上,于扶手架上竖直设置有用于驱动升降挡板竖向滑动的第一丝杆驱动机构;该两前伸挡板分别可前后滑动式安装于上述升降挡板上,于升降挡板上横向设置有用于驱动前伸挡板横向滑动的第二丝杆驱动机构;该第一丝杆驱动机构和第二丝杆驱动机构均包括有步进电机、齿轮副、丝杆和滚珠螺母,该齿轮副分别与步进电机和丝杆相连,该滚珠螺母可移动式套设于丝杆上,并上述第一丝杆驱动机构中滚珠螺母与升降挡板固连,上述第二丝杆驱动机构中滚珠螺母与前伸挡板固连;在升降挡板滑动时,第一丝杆驱动机构中的步进电机通过齿轮副带动丝杆转动,滚珠螺母沿丝杆移动,升降挡板随之滑动;前伸挡板滑动时,第二丝杆驱动机构中的步进电机通过齿轮副带动丝杆转动,滚珠螺母沿丝杆移动,前伸挡板随之滑动。

2.根据权利要求1所述的丝杆驱动型椅子,其特征在于:所述齿轮副包括相互啮合的高速齿轮和低速齿轮,该高速齿轮安装于上述步进电机轴上,该低速齿轮安装于上述丝杆上。

3.根据权利要求1所述的丝杆驱动型椅子,其特征在于:所述升降挡板安装于扶手架外侧,于升降挡板和扶手架之间设置有用于引导升降挡板滑动的第一滑动机构。

4.根据权利要求3所述的丝杆驱动型椅子,其特征在于:所述第一滑动机构包括竖直设置于升降挡板内侧壁上的燕尾形第一导轨和竖直设置于扶手架外侧壁上的燕尾形第一导槽,该第一导轨可滑动式嵌入第一导槽中。

5.根据权利要求1所述的丝杆驱动型椅子,其特征在于:所述升降挡板内部为空,上述前伸挡板安装于该升降挡板内部,于该升降挡板和前伸挡板之间设置有用于引导前伸挡板滑动的第二滑动机构。

6.根据权利要求5所述的丝杆驱动型椅子,其特征在于:所述第二滑动机构包括横向设置于前伸挡板上的燕尾形第二导轨和横向设置于升降挡板上的燕尾形第二导槽,该第二导轨可滑动式嵌入第二导槽中。

7.根据权利要求1所述的丝杆驱动型椅子,其特征在于:所述滚珠螺母为内循环滚珠螺母。
